ПАССАТ → Работа с программой → Задание исходных данных → Рубашка U-образная
Рубашка U-образная создается при помощи многостраничного диалога и включает в себя следующие элементы:
Обечайка сосуда;
Обечайка рубашки;
Днище сосуда;
Днище рубашки.
Сопряжение обечаек рубашки и сосуда задается аналогично цилиндрической рубашке. Параметры днищ сосуда и рубашки задаются аналогично выпуклым днищам.

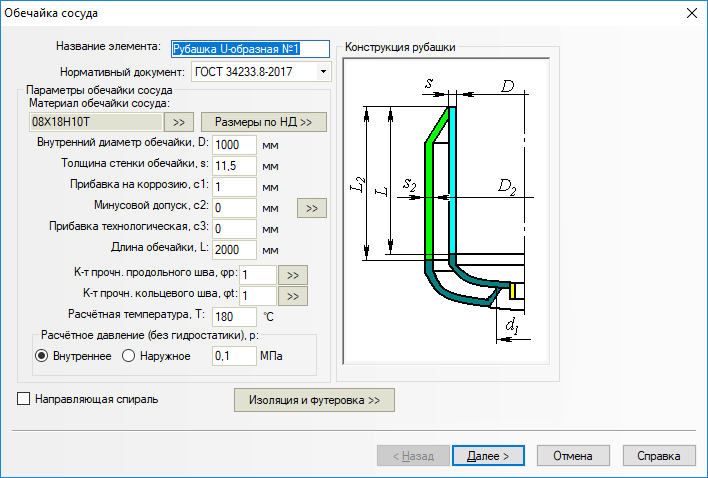

Рис. 1. Рубашка U-образная: обечайка сосуда

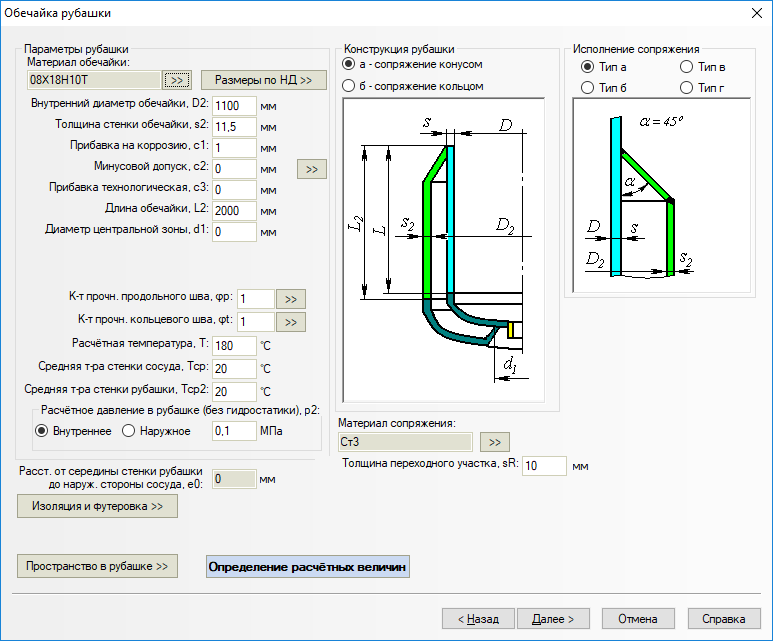

Рис. 2. Рубашка U-образная: обечайка рубашки

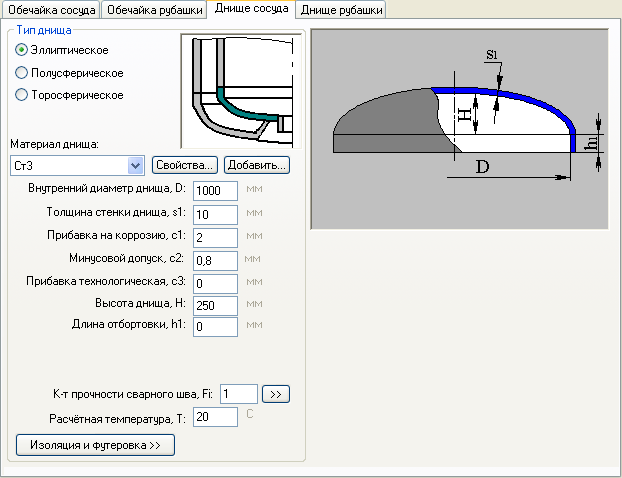

Рис. 3. Рубашка U-образная: днище сосуда

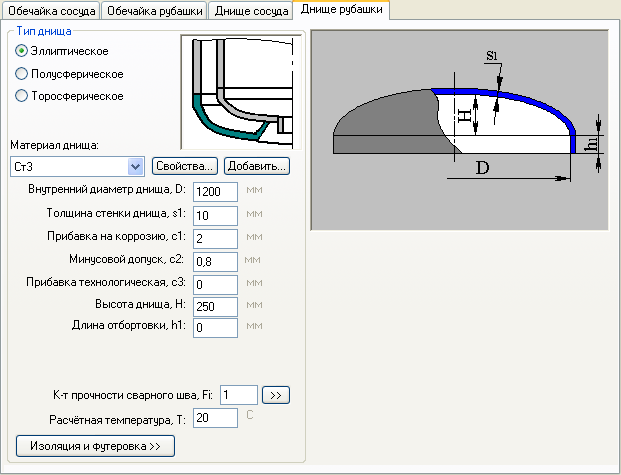

Рис. 4. Рубашка U-образная: днище рубашки

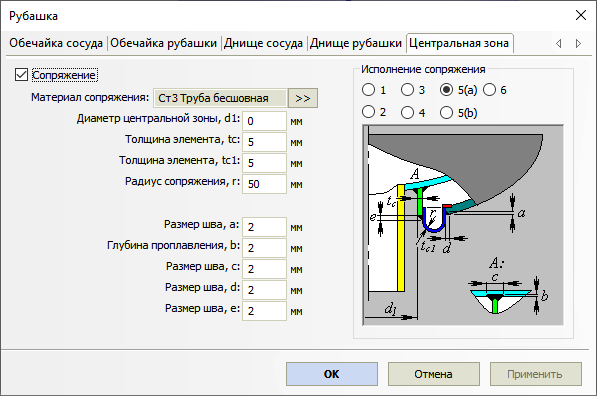

Рис. 5. Рубашка U-образная: центральное сопряжение
Доступные варианты центрального сопряжения приведены на Рис. 6.
|
|
|
|
|
|
|
|
Рис. 6. Типы центрального сопряжения по ASME VIII-1
