ПАССАТ → Работа с программой → Задание исходных данных → Аппарат воздушного охлаждения

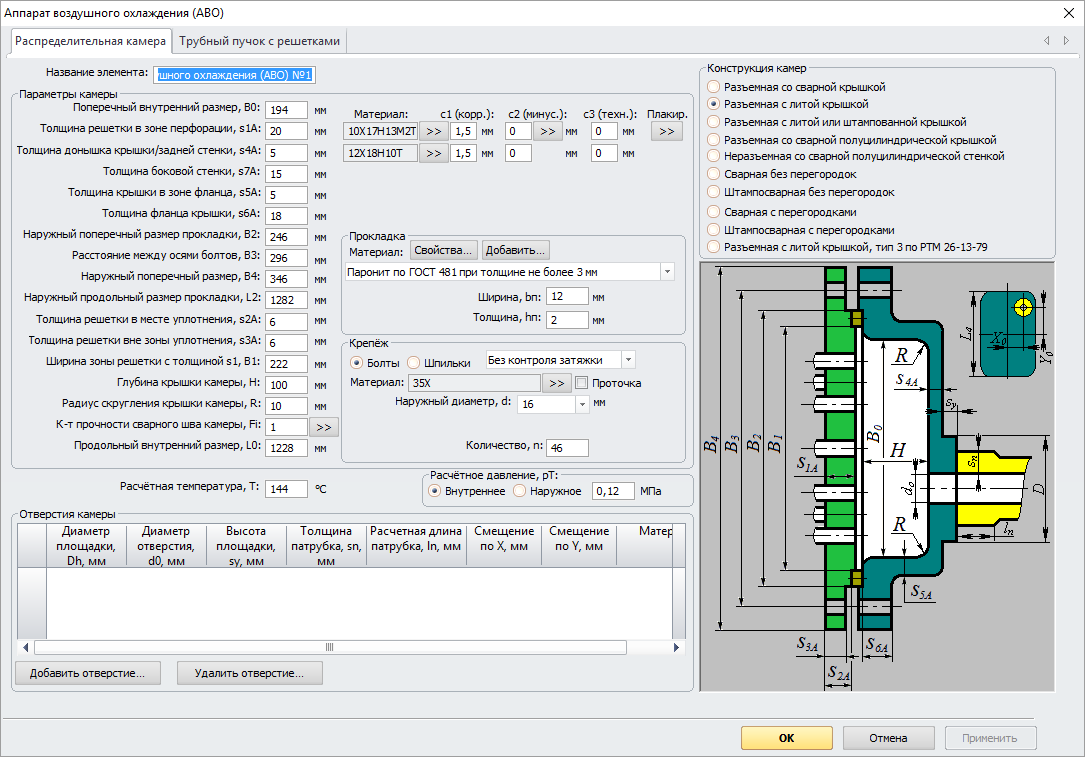

Рис. 1. Распределительная камера
Теплообменник воздушного охлаждения создаётся как элемент модели. Этот компонент нельзя присоединить к чему–либо. Аппарат воздушного охлаждения состоит из двух идентичных распределительных камер (Рис. 1) и трубного пучка (Рис. 4). Две камеры теплообменника могут быть заданы независимо и иметь разный тип. К камере может быть присоединены штуцеры специального типа.
|
|
|
| Разъемная со сварной крышкой | Разъемная с литой крышкой | Разъемная с литой или штампованной крышкой |
|
|
|
| Разъемная со сварной полуцилиндрической крышкой | Неразъемная со сварной полуцилиндрической крышкой | Сварная без перегородок |
|
|
|
| Штампосварная без перегородок | Сварная с перегородками | Штампосварная с перегородками |

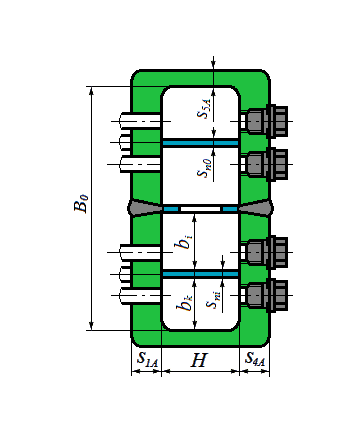

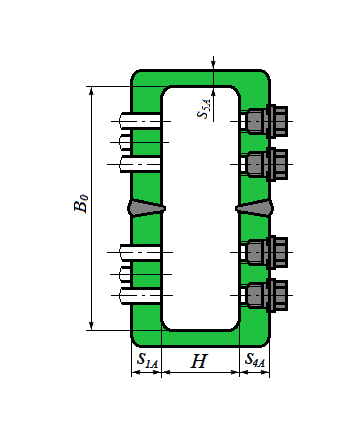

Рис. 2. Типы распределительных камер
Для сварных элементов теплообменника можно задать минусовой допуск, плакировку.
|
|
| По вершинам прямоугольников | По вершинам треугольников |

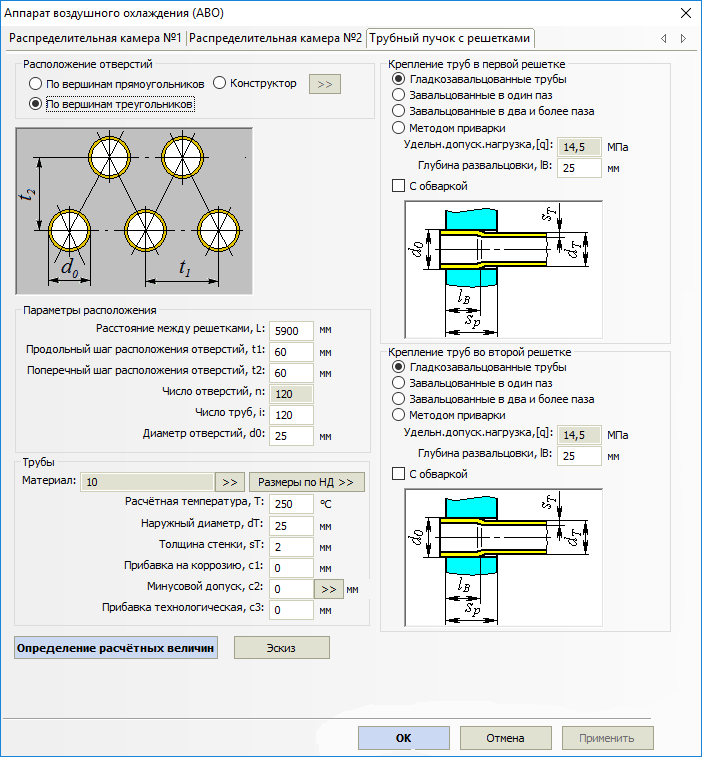

Рис. 3. Типы трубных пучков
После нажатия кнопки
задаются параметры трубного
пучка аналогично теплообменнику с неподвижными
трубными решетками.

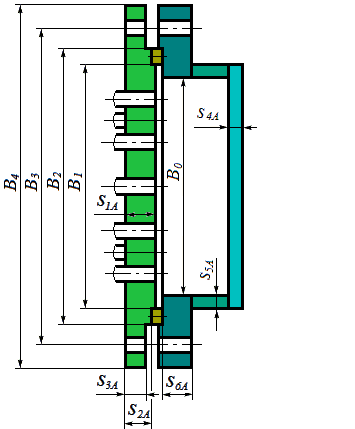

Рис. 4. Трубный пучок

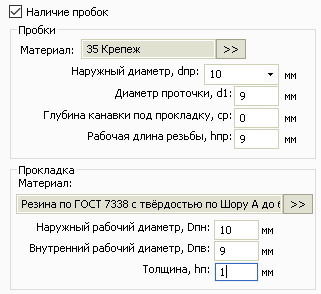

При наличии в камерах резьбовых пробок (Рис. 5) они могут быть рассчитаны по ПНАЭ Г-7-002-86.
|
|
Рис. 5. Резьбовые пробки в распределительной камере

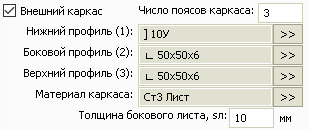

Внешний каркас может быть задан в соответствии с Рис. 6 (участвует только в визуализации модели и расчете таблицы металлоемкости).
|
|
Рис. 6. Внешний каркас АВО
