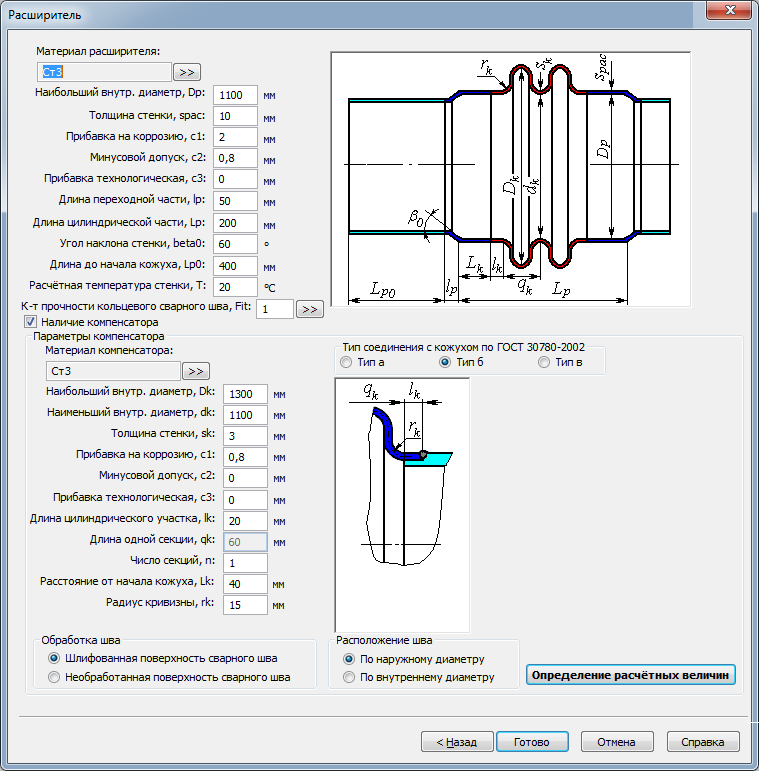

Для включения компенсатора в модель теплообменника необходимо поставить соответствующую галочку на вкладке «Расширитель» (Рис. 1). При наличии компенсатора на расширителе его параметры задаются аналогично Теплообменнику с компенсатором на кожухе
Рис. 1. Расширитель
При расчете теплообменника учитывается податливость расширителя. Если расширитель выполнен с полу-линзовыми концевыми участками, следует использовать опцию “Расширитель-компенсатор” (Рис. 2).

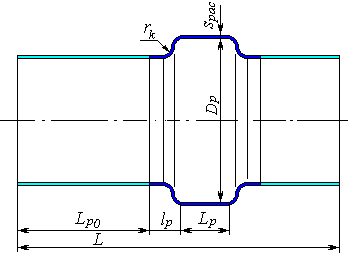

Рис. 2. Расширитель с полу-линзовыми концевыми участками
Не следует использовать опцию «Расширитель» для задания распределительного коллектора (без выреза участка кожуха под ним) – для этого следует использовать элемент «Цилиндрическая рубашка».
