ПАССАТ → Работа с программой → Задание исходных данных → Теплообменник с компенсатором на кожухе

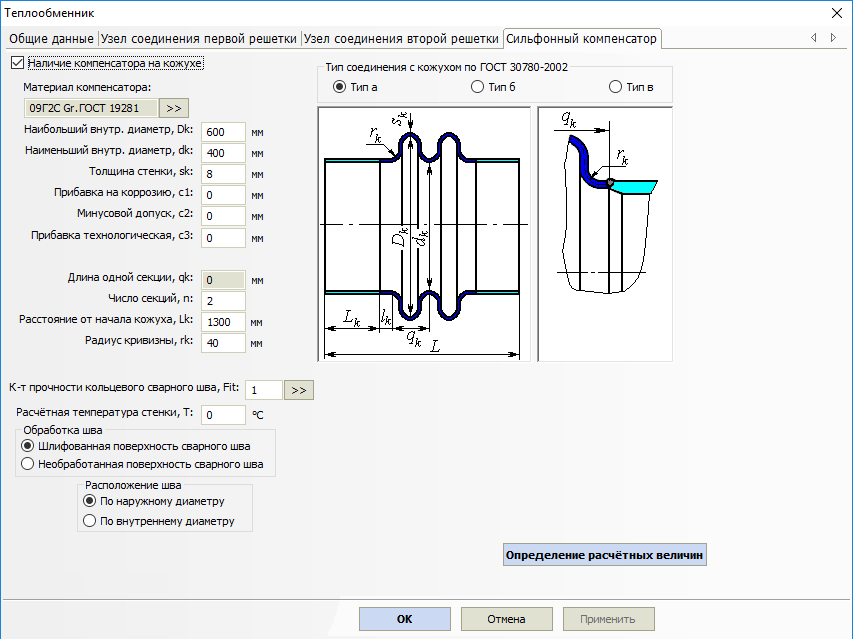

Для включения компенсатора в модель теплообменника необходимо поставить соответствующую галочку на вкладке «Компенсатор» (Рис. 1).
Рис. 1. Линзовый компенсатор
При расчете теплообменника по ГОСТ 34233.7-2017 тип соединения с кожухом определяется по ГОСТ 30780-2002 (Рис. 2).
|
|
|
|
|
|
Рис. 2. Соединение компенсатора с кожухом по ГОСТ 30780-2002
При расчете теплообменника по ASME VIII-1 возможные варианты исполнения компенсаторов определяются по разделу MANDATORY APPENDIX 26 (Рис. 3).
|
|
|
Без укрепления |
С укреплением |
Тороидальный |
Рис. 3. Исполнения компенсатора по ASME VIII-1
