Опорные стойки могут быть присоединены к нижнему днищу корпуса аппарата.
Их расположение и геометрия определяют расчет элементов сосуда от воздействия
опорных нагрузок. Расчет производится при наличии 3 или 4-х стоек. При
этом при наличии 4-х стоек необходимо уточнить качество монтажа .

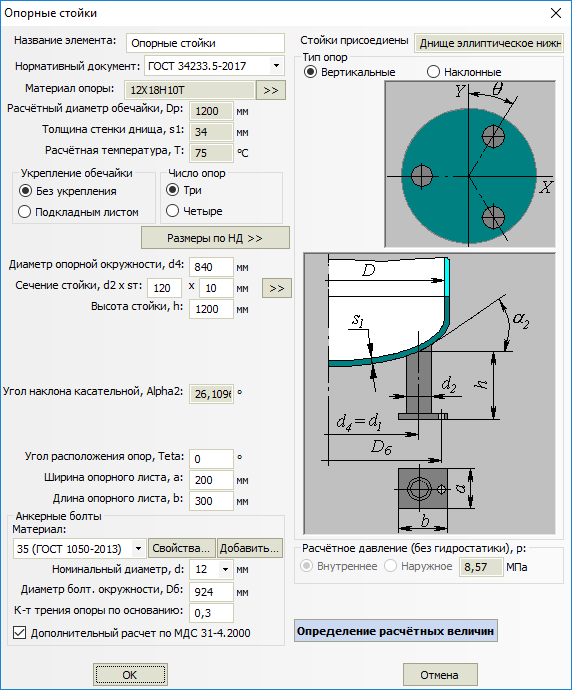

Рис. 1. Опорные стойки
Название и геометрия опорных стоек задаются по аналогии с цилиндрической обечайкой. Опорные стойки могут быть как без укреплений, так и подкреплены подкладными листами (Рис. 2).
Типы опорных стоек определяются ГОСТ 34233.5-2017 (Рис. 2).
|
|
|
|
Рис. 2. Варианты исполнения опорных стоек
