ПАССАТ → Работа с программой → Задание исходных данных → Плоское днище

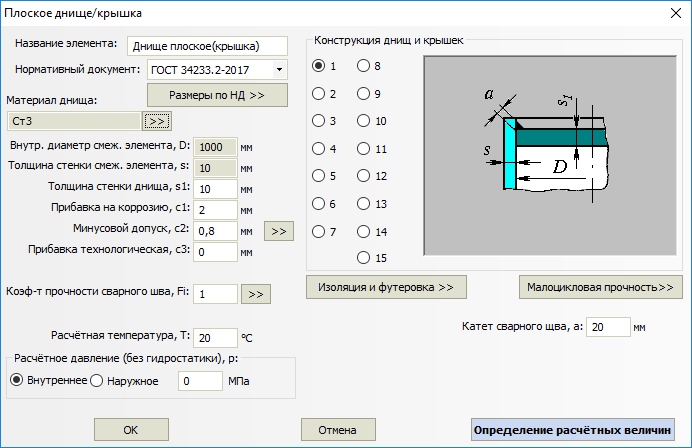

Рис. 1. Плоское днище
Имя элемента, нормативный документ, материал, геометрия, коэффициент прочности сварных швов, изоляция и футеровка, а также условия нагружения плоского днища задаются по аналогии с цилиндрической обечайкой. Тип конструкции днища определяется ГОСТ 34233.2-2017 (ГОСТ 14249-89) и приведен на Рис. 2.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
||
Рис. 2. Варианты исполнения днища по ГОСТ
Доступен расчет днища по ASME VIII-1 (варианты конструкции приведены на Рис. 3).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 3. Варианты исполнения днища по ASME
Для моделирования резервуара, опирающегося на грунт, доступен расчет по [31].
Для некоторых конфигураций (РВС, "Без расчета") доступна опция "Установка на фундамент" – в этом случае автоматически моделируется закрепление модели по днищу.
