ПАССАТ → Работа с программой → Задание исходных данных → Пологое коническое днище
Имя элемента, нормативный документ, материал, геометрия, коэффициенты прочности сварных швов, изоляция и футеровка, а также условия нагружения конического днища задаются по аналогии с цилиндрической обечайкой. Тип днища определяется ГОСТ 34233.2-2017 (ГОСТ 14249-89).
Опция “Штуцер в вершине днища” используется в случаях, когда моде-лирование конструкции коническим переходом дает некорректный результат (например, для горизонтальных сосудов на седловых опорах).

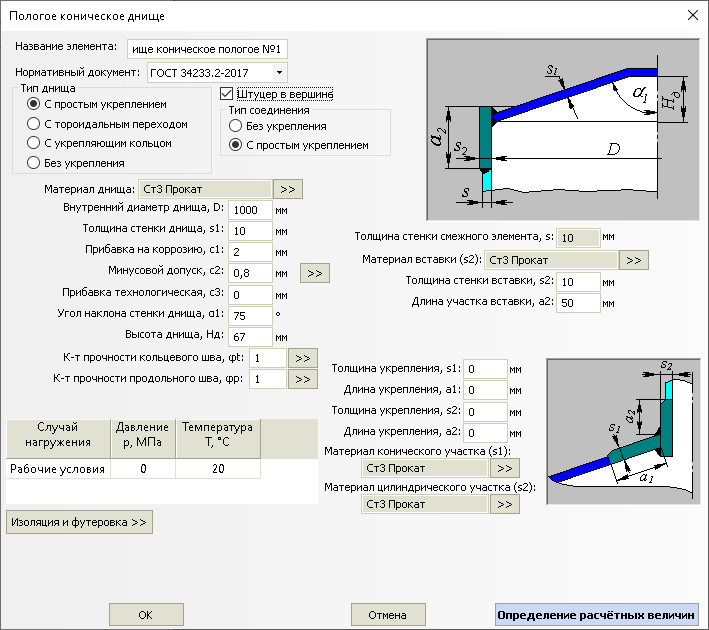

Рис. 1. Пологое коническое днище
