3.12. Постпроцессор

Диалоговое окно модели позволяет интерактивно просматривать полученные в ходе расчёта результаты напряжённо-деформированного состояния от действия заданных усилий и давления (рис. 3.80).

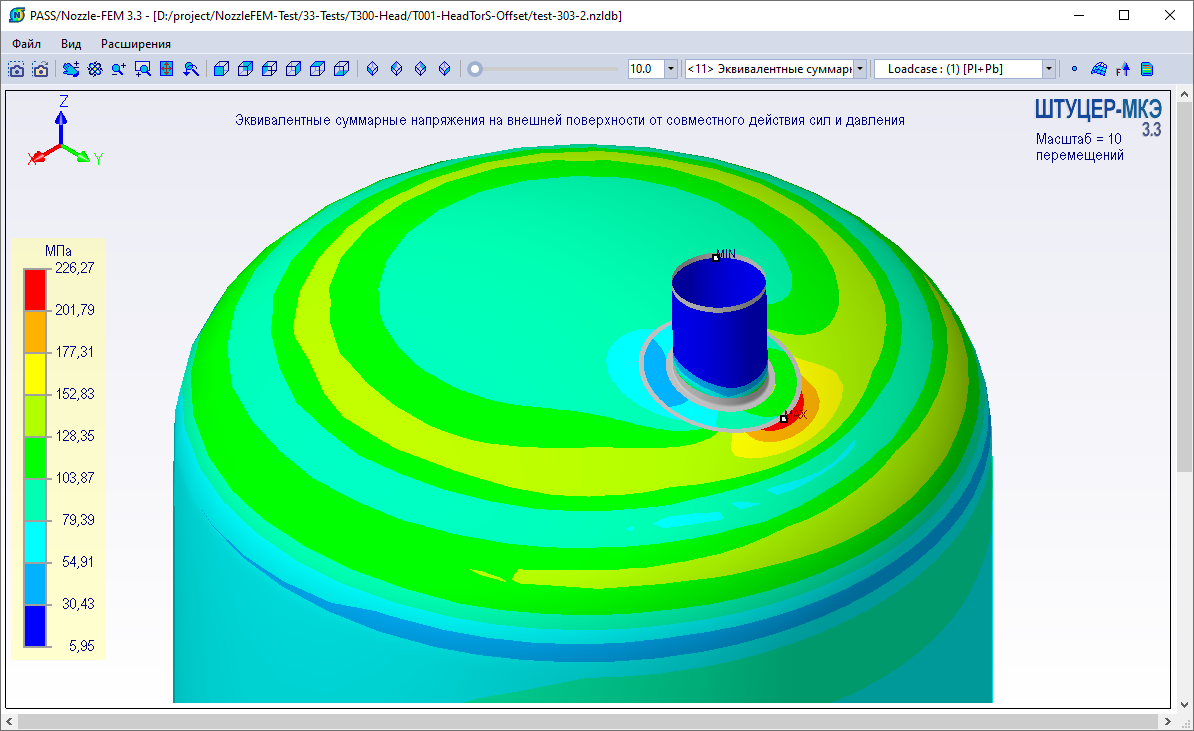

Рис. 3.80. Окно просмотра результатов расчетов

Открытие окна происходит при нажатии кнопки 3D, расположенной под каждым рисунком модели, во вкладке «Результаты расчета».

Основной функцией постпроцессора является просмотр результатов конечно-элементного анализа: перемещения, напряжения и заданные пользователем нагрузки.

3.12.1. Просмотр распределения перемещений

Чтобы посмотреть перемещения или углы поворота в точках конструкции, выберите в соответствующем выпадающем списке панели инструментов пункт перемещение как показано на рис. 3.81.

Рис. 3.81. Отображение распределения суммарных перемещений

3.12.2. Просмотр распределения напряжений

Чтобы посмотреть определенные напряжения в точках конструкции, выберите в соответствующем выпадающем списке панели инструментов пункт напряжения как показано на рис. 3.82.

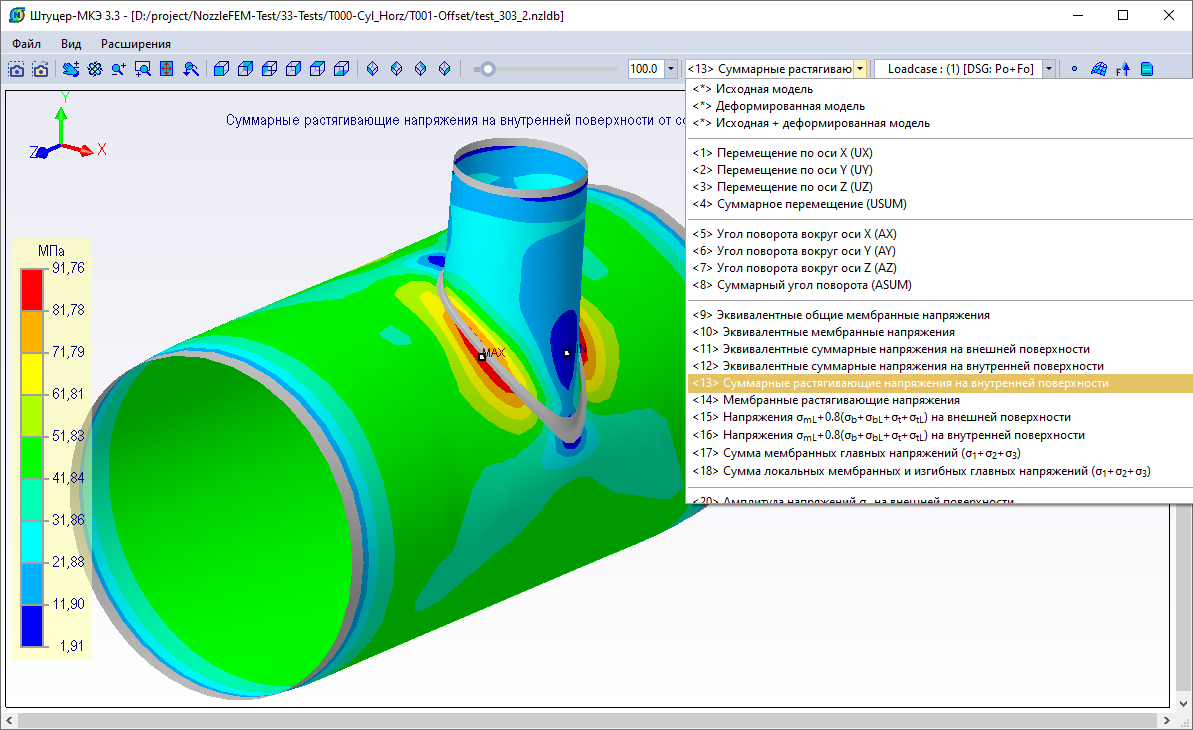

Рис. 3.82. Отображение распределения суммарных растягивающих напряжений

3.12.3. Просмотр заданных граничных условий и нагрузок

Чтобы посмотреть заданные пользователем нагрузки, выберите в соответствующем выпадающем списке панели инструментов один из пунктов (рис. 3.83): поверхностные или объемные силы. Поверхностные силы (давление) могут отображаться в виде изополей или стрелками, приложенными перпендикулярно нагруженной поверхности конечного элемента.

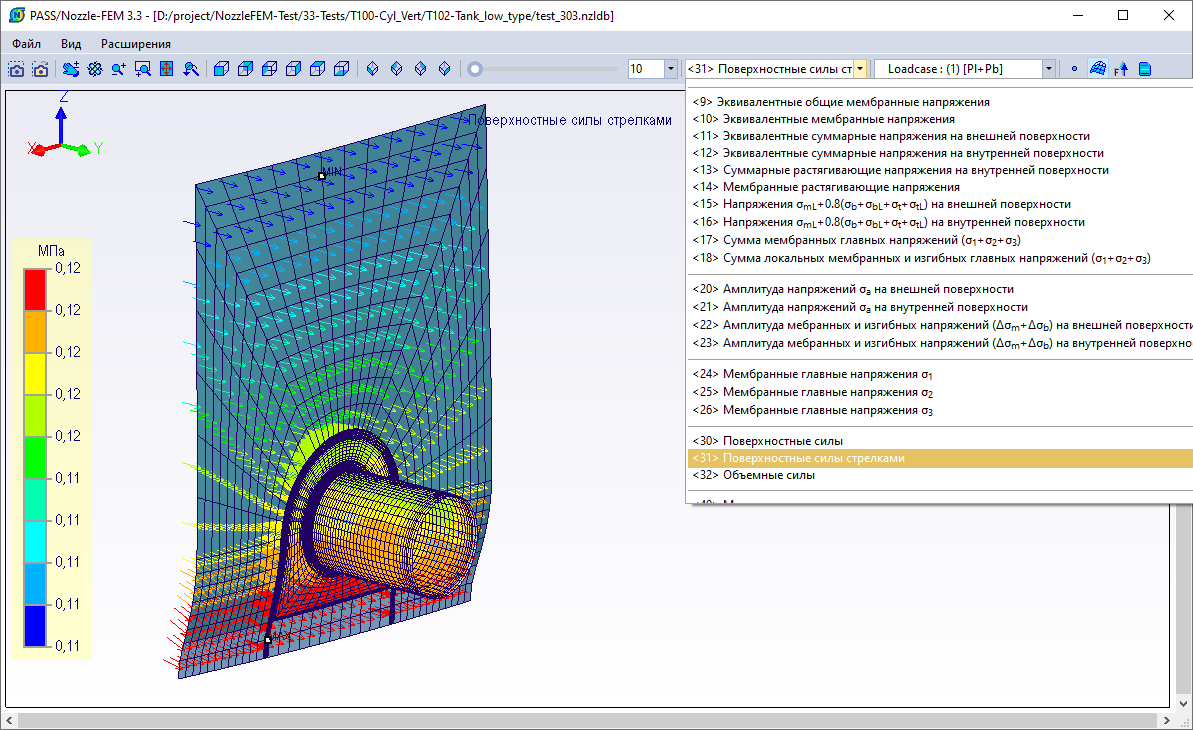

Рис. 3.83. Отображение распределения заданного давления

Другой способ отображения граничных условий и нагрузок заключается в использовании команды панели инструментов, которая позволяет выбрать, что необходимо отобразить, а также установить параметры отображения (рис. 3.84).

Рис. 3.84. Диалоговое окно параметров отображения нагрузок
