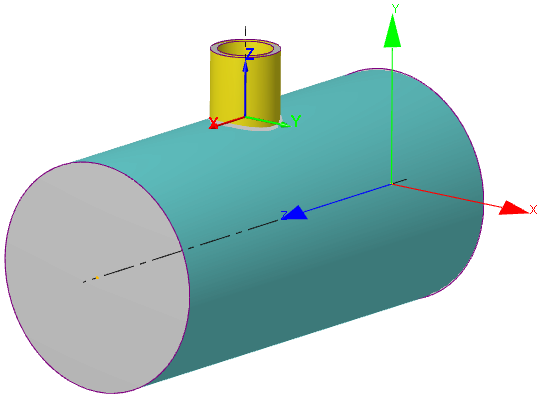

Ось X: направлена вдоль локальной (продольной) оси Z несущего элемента.

Ось Y: направлена по нормали к плоскости осей Z и X; вычисляется как $e_y = e_z \times e_x$.

Ось Z: направлена вдоль продольной оси штуцера.

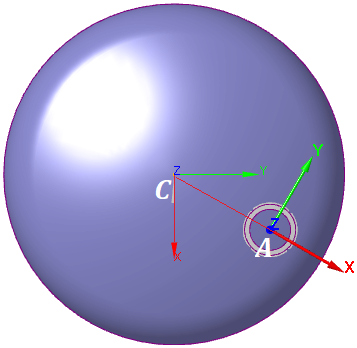

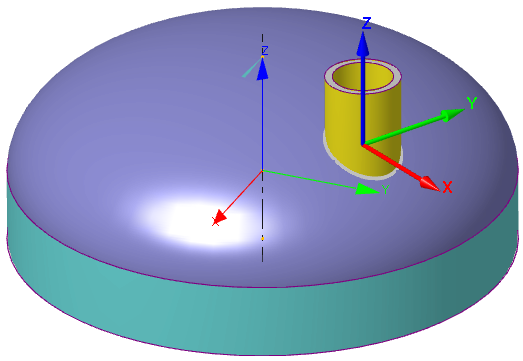

Ось X: направлена вдоль прямой в плоскости днища, проходящей через центр днища и концом штуцера, то есть от точки C до точки A (рис. 3.50).

Ось Y: направлена по нормали к плоскости осей Z и X; вычисляется как $e_y = e_z \times e_x$.

Ось Z: направлена вдоль продольной оси штуцера.

Если штуцер - центральный (не задано смещение), то ось X совпадает с локальной осью X днища.

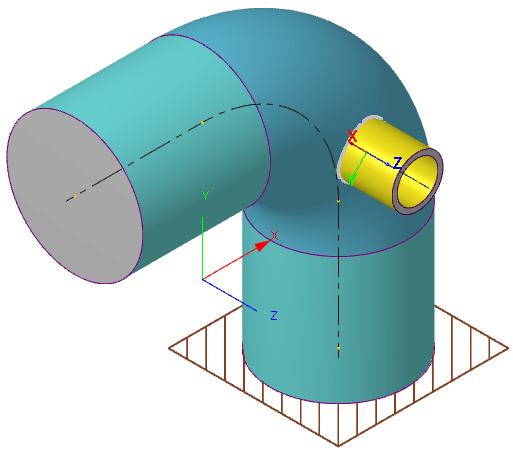

Ось X: направлена вдоль касательной оси несущего элемента отвода (изгиба).

Ось Y: направлена по нормали к плоскости осей Z и X; вычисляется как $e_y = e_z \times e_x$.

Ось Z: направлена вдоль продольной оси штуцера.

Совпадает с ЛСК несущего элемента.

Для цилиндрической и конической обечайки штуцер может быть радиальным, располагаться в плоскости поперечного сечения, а также смещенным (рис. 3.52).

Рис. 3.52. Расположение и ориентация штуцера на цилиндрической и конической обечайках

Для днищ штуцер может быть радиальным, располагаться вдоль оси сосуда, а также наклонным с произвольным расположением (рис. 3.53).

Рис. 3.53. Расположение и ориентация штуцера на днищах

Отсутствуют во типах расчетных схем.

Внутреннее избыточное и наружнее давление (кроме монтажных штуцеров).

Гидростатическое давление (кроме монтажных штуцеров).

Температурные деформации.

Сосредоточенные нагрузки в области врезки или на конец штуцера.

Дополнительные сведения в разделе: Задание нагрузок и воздействий.

Описаны в разделе: Задание несущего элемента.

Проводятся для врезки штуцера:

Допускаемые нагрузки.

Жесткости, податливости и коэффициенты гибкости.

Коэффициенты интенсификации напряжений.

Расчет врезки по WRC 537(107)/297.

Расчет укрепления отверстия по ГОСТ 34233.3-2017.

Расчетная схема укрепления отверстия штуцера определяется в соответсвии с рис. 3.54.

Есть возможность добавить «усиление штуцером». Оно применимо как для укрепляющего участка одного штуцера, так и для отдельного укрепляющего штуцера.

В каждом случае монтажные штуцера могут быть расчитаны по двум схемам (с накладным кольцом и без него).

Для резервуаров доступно укрепление усиливающим листом до днища [20].

Тип 1: Непроходящий без укрепления (без усиления)
Тип 2: Проходящий без укрепления (без усиления)
Тип 3: Непроходящий с накладным кольцом (с усилением)
Тип 4: Проходящий с накладным кольцом (с усилением)
Тип 5: C накладным кольцом и внутренней частью (с усилением)
Тип 6: С отбортовкой (с приварным участком)
Тип 7: С вварным кольцом (с усилением)
Тип 8: С вварной торообразной вставкой (с усилением)
Тип 9: Монтажный (с усилением);
Тип 10: Монтажный с накладным кольцом (с усилением)
Тип 11: Непроходящий с усил. листом до днища	Тип 12: Проходящий с усил. листом до днища
Рис. 3.54. Задание типа укрепления штуцера
