В таблице 3.10 приведены свойства данного элемента.
Таблица 3.10 | |
![]() | |
Свойство | Описание |

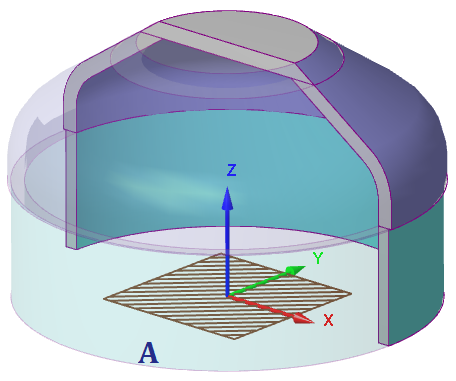

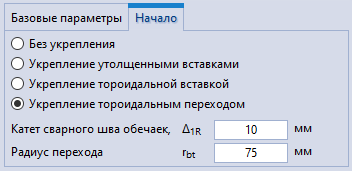

Опорные точки: | A: низ днища (цилиндрического участка). |
Локальная система координат элемента (ЛСК): | Ось X: поперечная ось в плоскости днища; Ось Y: поперечная ось в плоскости днища; от этой оси откладывается угол θ вставки штуцера в сторону осиX; Ось Z: ось нормальная плоскости днища. |
Ориентация в ГСК: | Оси могут быть как горизонтальными, так и вертикальными при выборе соответсвующей опции элемента: ![]() Дополнительно можно перевернуть элемент относительно его плоскости, чтобы смоделировать нижнее днище сосуда. |
Закрепление элемента: | Точка A. Во всех расчетах методом конечных элементов закрепляется нижняя часть днища. При наличии цилиндрического участка закрепляется его нижняя часть. |
Нагрузки на элемент: | Внутреннее избыточное и наружнее давление. Гидростатическое давление. Различные температуры для днища и цилиндрического участка. Температурные деформации. |
Дополнительные возможности: | Задание конусности по углу наклона стенки или второму диаметру. Несущий элемент позволяет также задавать параметры укрепления. ![]() ВНИМАНИЕ: Если коническое днище выбирается из ветки "Коническая обечайка", то прикрепление (штуцер, балочный элемент) будет врезаться в коническую поверхность днища. Если коническое днище выбирается из ветки "Днище", то прикрепление будет врезаться в плоскую часть днища. |
