A: начало обечайки;

B: конец обечайки;

Ось X: поперечная ось обечайки;

Ось Y: поперечная ось обечайки;

от этой оси откладывается угол θ вставки штуцера в сторону осиX;

Ось Z: продольная ось обечайки.

Оси могут быть как горизонтальными, так и вертикальными при выборе соответсвующей опции элемента:

При расчете на прочность (рис. 3.34):

Точка A.

При расчете допускаемых нагрузок, жесткостей и коэффициентов интенсификации напряжений для штуцера (рис. 3.35):

Точки A, B.

Внутреннее избыточное и наружнее давление.

Гидростатическое давление.

Температурные деформации.

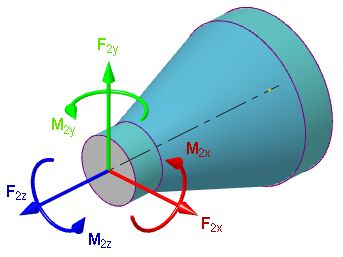

Сосредоточенные нагрузки на свободный конец (B) при расчете на прочность (рис. 3.36):

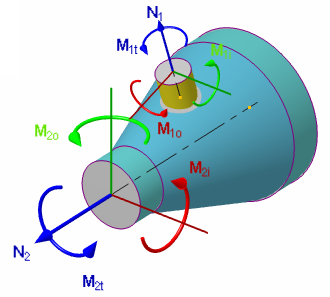

Допускаемые нагрузки на конец B (рис. 3.37).

Жесткости, податливости и коэффициенты гибкости конца B (рис. 3.37).

Коэффициенты интенсификации напряжений (рис. 3.37).

Задание смещения точки B относительно точки A (в плоскости локальных осей X и Y).

Задание конусности по углу наклона стенки или второму диаметру.

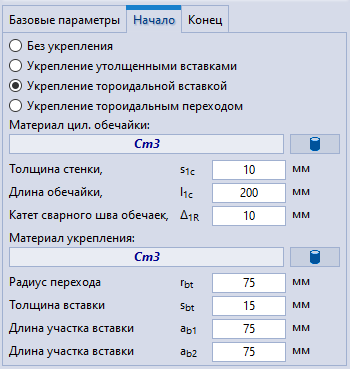

Несущий элемент позволяет также задавать: цилиндрические участки в начале и в конце, параметры укрепления концов.
