Штуцер-МКЭ 3.5. Руководство пользователя

3.2.1. Панель: Свойства проекта

После создания нового, а также при открытии существующего файла, первой активируется панель "Cвойства проекта", которая содержит общие данные проекта (рис. 3.3).

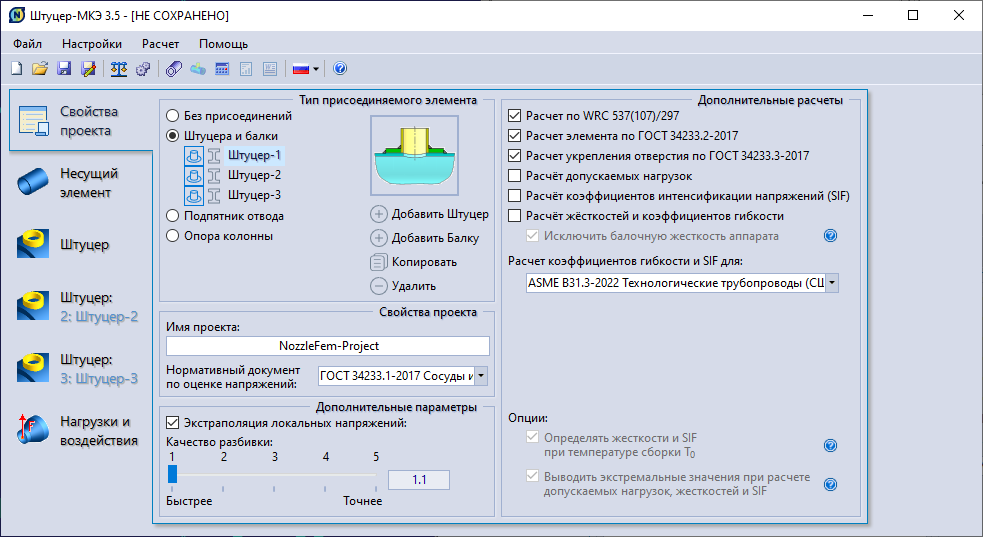

Рис. 3.3. Панель задания свойств проекта.

В общих данных указываются:

• имя проекта;
• тип присоединяемого элемента (штуцер, балка, опора);
• задается нормативный документ по которому проводится оценка прочности элементов;
• задается нормативный документ по которому проводится расчет коэффициентов гибкости и интенсификации напряжений;
• указывается уровень разбивки конечно-элементной сетки;
• указываются виды дополнительных расчетов (расчеты жесткостей, допускаемых нагрузок и т.п.), а также их параметры.

Тип присоединяемого элемента определяет вид расчетной схемы. Дополнительные сведения по типам прикреплений находятся в разделе: Задание присоединяемого элемента.

Начиная с версии 3.5, программа позволяет задать несколько присоединяемых элементов (штуцер, балочное прикрепление). Каждое такое прикрепление должно иметь уникальное непустое имя для однозначной его идентификации. Эти имена используются в интерфейсе пользователя (вкладки свойств прикреплений, задание нагрузок), создании отчетов и др. Для задания нескольких штуцеров или балочных прикреплений используются следующие управляющие кнопки:

Кнопка	Описание
Добавить Штуцер	Добавляет штуцер с уникальным именем по умолчанию.
Добавить Балку	Добавляет балочное прикрепление с уникальным именем по умолчанию.
Копировать	Копирует выделенное прикрепление (в списке прикреплений) вместе с его всеми параметрами и нагрузками и с новым уникальным именем по умолчанию.
Удалить	Удаляет выделенное прикрепление (в списке прикреплений).
	Если имееет синий цвет, то показывает что данное прикрепление является штуцером. При нажатии меняет тип прикрепления на штуцер.
	Если имееет синий цвет, то показывает что данное прикрепление является балочным. При нажатии меняет тип прикрепления на балочное прикрепление.

В программе предусмотрена возможность расчета с использованием одного из пяти уровней разбивки. Первый уровень соответствует разбивке с наименьшим количеством элементов, что позволяет производить расчеты с минимальными затратами оперативной памяти компьютера и времени. Использование 5-ого уровня разбивки позволяет производить более точный расчет НДС с максимальным количеством элементов, но с большими затратами оперативной памяти и времени счета. От уровня разбивки зависят значения допускаемых напряжений. Более подробная информация по влиянию качества разбивки на результаты расчета приведена в разделе "Определение напряженно-деформированного состояния".

Пользователь может установить опции дополнительных расчетов:
