Отвод

Для добавления отвода нажмите кнопку Панели элементов и выберите необходимый тип отвода – крутоизогнутый или секционный (или используйте соответствующие пункты меню "Вставка - Сопротивление - Отвод"). Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.

Элемент отвод используется для моделирования сопротивления при повороте потока, а также потерь на трение и гидростатических потерь (если отвод "поворачивает" в вертикальной или наклонной плоскости) в отводе. То есть, отвод будет представлять собой и местное гидравлическое сопротивление, и одновременно изогнутый участок трубы с длиной, равной длине дуги отвода по центру его сечения (длина дуги отвода будет отображаться в результатах расчета).

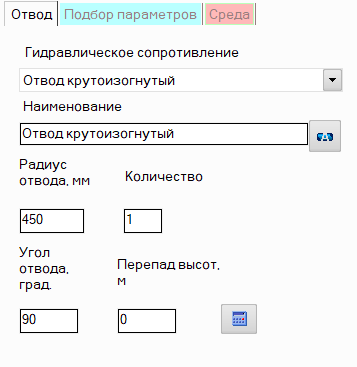

После добавления отвода в Окне параметров объекта отобразятся его характеристики:

• тип сопротивления/размеры - здесь нужно выбрать один из следующих типов отводов и при необходимости ввести их геометрические размеры:

• наименование - по умолчанию название любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. При изменении типа сопротивления (при выборе различных типов отводов) его наименование также поменяется, но только в том случае, если оно не было ранее изменено на другое вручную. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования элемента трубопровода на схеме нажмите соответствующую кнопку справа от его наименования;

• количество - данный параметр используется в тех случаях, когда нужно смоделировать и рассчитать сопротивления (и тепловые потери) нескольких одинаковых отводов в ветви, не задавая каждый из них отдельно. Для этого нужно ввести количество таких отводов в данное поле, и при расчете гидравлические сопротивления и теплопотери на данном отводе будут умножаться на указанную величину. Конечно, на графической схеме все отводы отображаться не будут (отобразится только один из них), но в расчете они учтутся. Однако, такой способ задания отводов подходит только для приближенного расчета, поскольку в нем не учитывается, что изменение давления и температуры после очередного элемента трубопровода влечет изменение плотности и вязкости продукта (что особенно критично для газов и газожидкостных смесей), и, следовательно, изменение величины падения давления на последующих элементах. Данный способ можно применять для быстрой грубой оценки и преимущественно для жидких продуктов, свойства которых незначительно меняются по ходу течения. Для более точного расчета следует задать последовательно все сопротивления в точном порядке их следования (даже если среди них есть повторяющиеся);

• перепад высот - под перепадом высот на отводе подразумевается расстояние по вертикали между центром выходного и входного сечения отвода (положительная величина соответствует подъему, отрицательная - спуску).

Обратите внимание, что угол отвода и перепад высот на нем задавать вручную необязательно - эти параметры можно автоматически рассчитать по заданным направлениям участков труб до и после отвода и размерам самого отвода, нажав кнопку "Пересчета по графике" (в форме синего "калькулятора") для данного отвода в Окне параметров или же включив в настройках программы опцию "Пересчитывать геометрические характеристики объектов по графике перед каждым расчетом" (во втором случае перед каждым расчетом программа будет автоматически пересчитывать перепады высот на всех элементах трубопровода, углы отводов и т.д. и прописывать их в исходных данных). Для отображения кнопки "Пересчета по графике" не забудьте включить представление схемы в масштабе и показ изделий в настройках графического отображения схемы (на Панели параметров графики); кроме того, в настройках программы при этом должна быть включена опция "Точная графическая схема при представлении в масштабе").

Поскольку с гидравлической точки зрения отвод рассматривается как "размерное" сопротивление (то есть, имеющее длину), это нужно учитывать при задании примыкающих к нему труб, указывая в качестве размеров этих труб их реальные длины (подробнее об этом см. тут).

Отводы не рекомендуется устанавливать первыми и последними элементами в ветви, так как ориентация отвода в пространстве определяется направлением расположенных до и после него участков труб. Поэтому если до и/или после отвода не будет участков труб, невозможно будет точно определить его ориентацию в пространстве, и отвод на схеме может отображаться некорректно (однако, разумеется, на правильности расчета это никак не отразится).
