Параметры отчета настраиваются в открывшемся окне (Рис. 1).ПАССАТ → Работа с программой → Создание отчетов в формате RTF → Создание отчетов в формате RTF
Программа позволяет сформировать отчеты, содержащие ход расчета, в файле формата RTF. Отчет в формате RTF удобен тем, что может иметь произвольный вид, определяемый пользователем при помощи шаблона, а также возможностью редактировать готовый отчет в текстовом редакторе, например – Microsoft Word.
Отчет создается при помощи команды (Ctrl+W).
Параметры отчета настраиваются в открывшемся окне (Рис. 1).

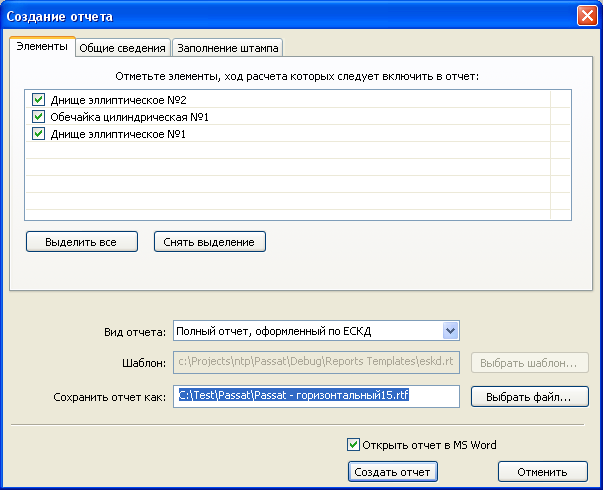

Рис. 1
Параметры отчета:
Вид отчета |
Полный отчет, оформленный по ЕСКД – отчет с ходом расчета, включающий рамки и штампы в соответствии с ЕСКД. Краткий отчет, оформленный по ЕСКД – отчет с исходными данными и результатами расчета, включающий рамки и штампы в соответствии с ЕСКД. Включает только критерии, по которым делается вывод о работоспособности сосуда, и вычисления величин, которые в них входят. Полный отчет в свободном формате – отчет, содержащий только ход расчета. Вид отчета аналогичен отчету в формате HTML, выводимому после расчета. На основе пользовательского шаблона – вид отчета определяется шаблоном, указанным пользователем. |
Шаблон |
Позволяет указать имя файла шаблона, на основе которого создается отчет. |
Сохранить отчет как |
Позволяет указать имя файла, под которым будет сохранен отчет. |
Открыть отчет в MS Word |
Если включено, после формирования отчета, программа открывает его в программе MS Word (для использования этой возможности на ПК должен быть установлен MS Word версии 2000 и выше) |
Создать отчет |
Начать формирование отчета |
Отменить |
Закрыть окно без формирования отчета |
Вкладка «Элементы» |
Позволяет отметить элементы модели, информация о ходе расчета которых должна быть включена в отчет |

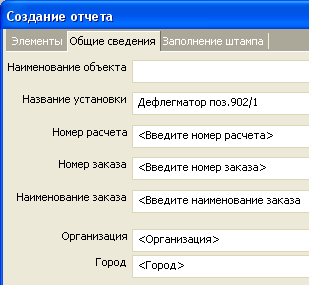

Вкладка «Общие сведения» (Рис. 2) |
Позволяет задать названия объекта, установки, номер расчета и др. значения, которые могут быть выведены в отчет (См. создание шаблона) |

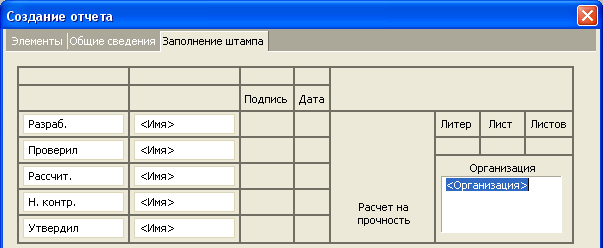

Вкладка «Заполнение штампа» (Рис. 2) |
Позволяет задать значения, выводимые в штамп отчета, оформленного по ЕСКД (или пользовательского отчета, использующего аналогичный шаблон) |
Рис. 2
