Помимо нагрузок от веса обечаек, днищ, патрубков и т.п. в программе предусмотрена возможность задания дополнительных весовых (например, от обслуживающих площадок) и силовых (например, от присоединенных труб) нагрузок. На Рис. 2 показан пример задания дополнительных весовых и внешних нагрузок для горизонтальных сосудов

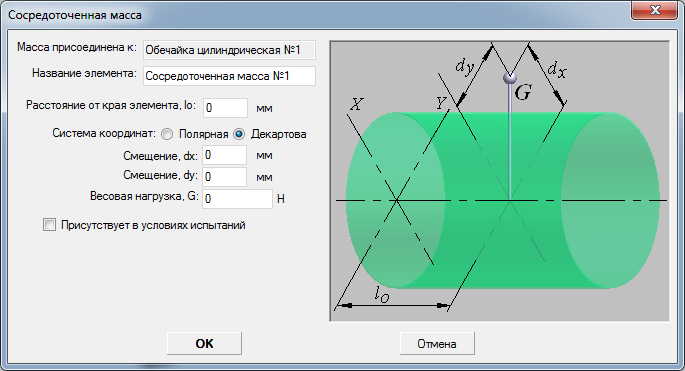

Рис. 1. Весовые нагрузки на горизонтальный аппарат

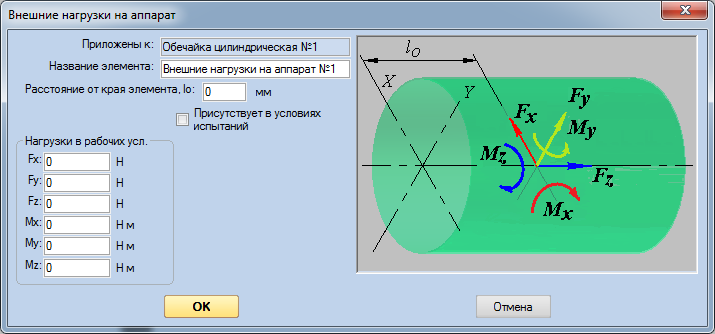

Рис. 2. Внешние нагрузки на горизонтальный аппарат
Для сосредоточенных масс предусмотрена возможность задания смещения, при этом момент от смещения будет учтен автоматически.

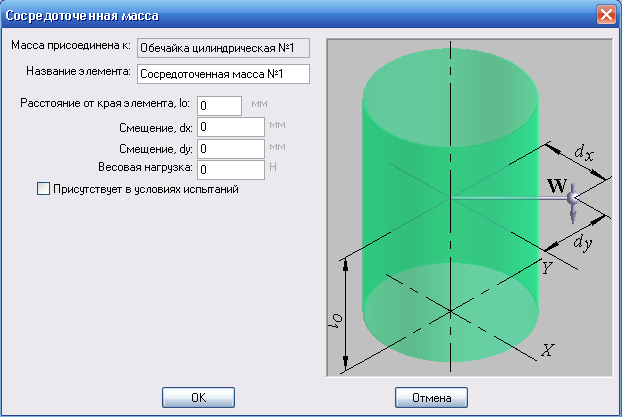

Рис. 3. Весовые нагрузки на вертикальный аппарат

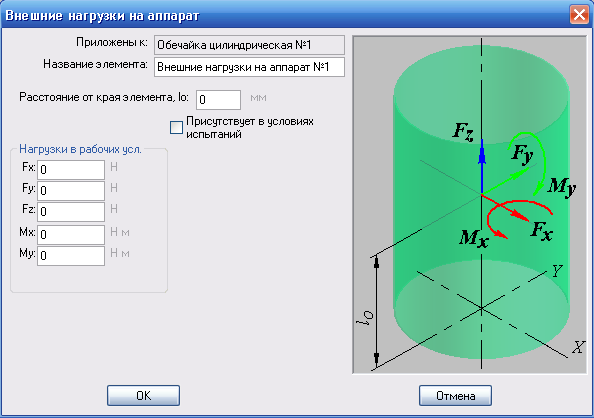

Рис. 4. Внешние нагрузки на вертикальный аппарат

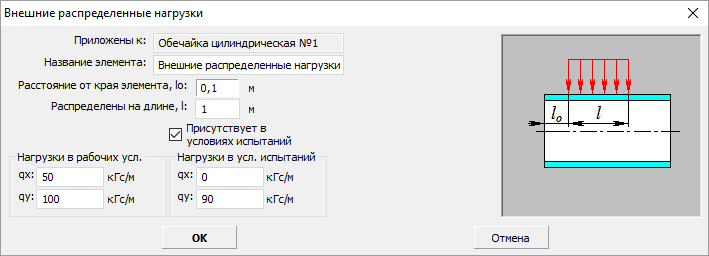

Рис. 5. Внешние нагрузки, распределенные по длине элемента
