ПАССАТ → Работа с программой → Задание исходных данных → Отъемные крышки
Отъёмные крышки могут быть трёх видов – плоские, эллиптические и сферические неотбортованные, и представляют собой комбинацию фланца и собственно крышки.

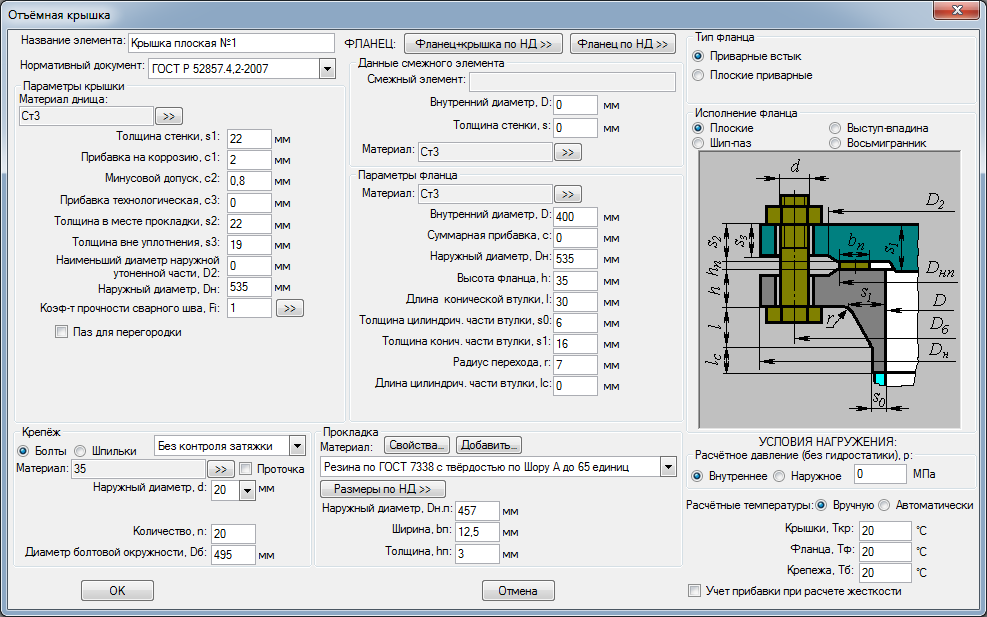

Рис. 1.
Отъёмная крышка может быть присоединена к тем же элементам, что и приварная крышка.
Имеется возможность подбора как совместно крышки в сборе с фланцем (компоненты выбираются из базы данных таким образом, чтобы совпадали параметры крепежа), так и фланца в отдельности (в случае применения нестандартных крышек).
Рис. 2. Плоские отъёмные крышки по РД 26-15-88, ГОСТ 34233.4-2017
Рис. 3. Плоские отъёмные крышки по ASME VIII-1
Рис. 4.Сферические отъёмные крышки по РД 26-15-88, ГОСТ 34233.4-2017
1-6 (b)
1-6 (c)
1-6 (d)
Рис. 5. Сферические отъёмные крышки по ASME VIII-1
Рис. 6. Эллиптические отъёмные крышки по РД 26-15-88, ГОСТ 34233.4-2017

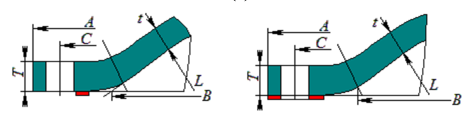

1-6 (a) с частичным проваром
1-6 (a) с полным проваром
Рис. 7. Эллиптические отъёмные крышки по ASME VIII-1
