0.25. Плоское днище с ребрами

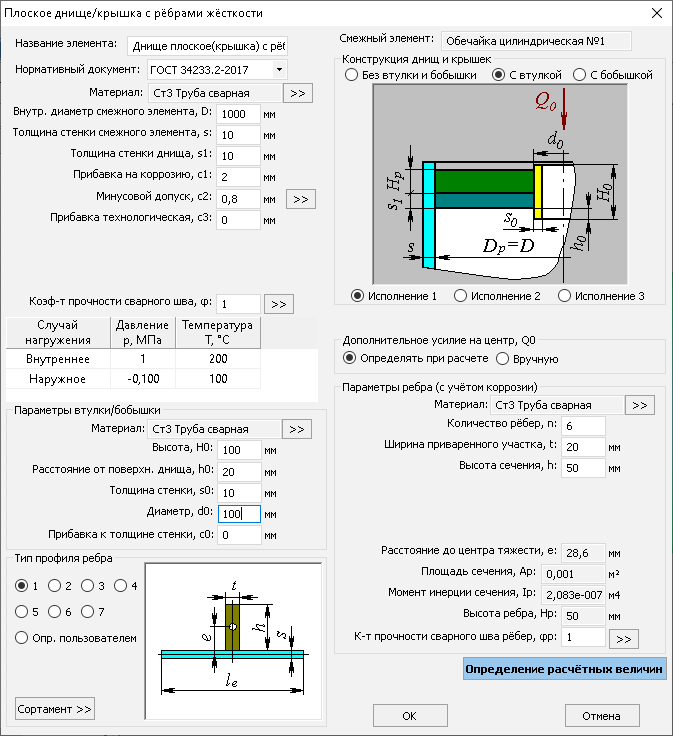

Рис. 1. Плоское днище с ребрами

Тип профиля ребра и его размеры задаются по аналогии с кольцом жесткости цилиндрической обечайки.

К центральной части днища возможно присоединить дочерний элемент (цилиндрическую обечайку), что позволит автоматически определить нагрузку на центр Q. Если данная нагрузка прикладывается вручную, она учитывается в модели и передается на соседние элементы.

К плоской части днища возможно присоединить штуцеры (врузки). Если расчетный норматив предусматривает учет ослабления днища, врезки будут рассматриваться как отверстия.

Доступные варианты исполнения днища приведены на Рис. 2.

Рис. 2. Варианты исполнения днища по ГОСТ 34233.2



Рис. 3. Варианты исполнения днища по EN 13445-3

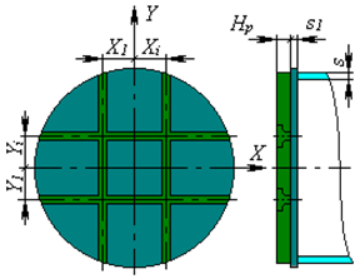

Доступен расчет по [32] днища с оребрением в виде сетки (Рис. 4)

Рис. 4. Плоское днище с оребрением в виде сетки

Для моделирования такой конфигурации следует ввести координаты рёбер, разделенные символом ";", в одной или двух плоскостях.

Для некоторых конфигураций доступна опция "Установка на фундамент" – в этом случае автоматически моделируется закрепление модели по днищу, а также исключается расчет ребер на прочность.
