3.6. Общие данные

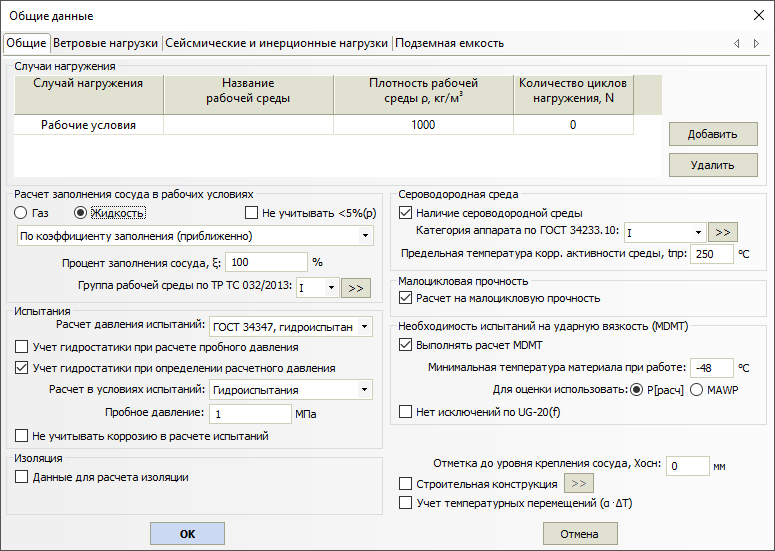

Диалог общих данных содержит основные параметры сосуда и его окружения, информацию о заполняющей его среде, видах расчетов и др. (Рис. 1).
Рис. 1. Общие данные
Параметр “Группа рабочей среды по ТР ТС 032/2013» предназначен для оценки категории аппарата по данному нормативному документу.
Выбор вида расчета испытаний (Гидроиспытания, Пневмоиспытания) означает, что расчет всех элементов будет проводиться как для рабочих условий, так и для условий испытаний c заданным пробным давлением.
Плотность рабочей среды и коэффициент ее заполнения (при использовании “Сосуда, содержащего рабочую жидкость”) необходимы для определения весовых характеристик элементов сосуда в рабочих условиях. Заполнение сосуда можно задавать также через объем продукта или высоту налива.
Таблица “Случаи нагружения” позволяет задать несколько рабочих режимов, которые будут моделироваться в рамках одного расчета. Случай нагружения характеризуется наименованием, названием рабочей среды и ее плотностью. Заполнение для всех случаев нагружения считается единообразно (для ускорения вычислительного процесса), но плотность среды назначается индивидуально, что позволяет имитировать различные случаи заполнения (работа в режиме пропарки, с частичным заполнением и т.д.).
Пункт “Не учитывать коррозию в расчете испытаний” позволяет исключить прибавку на коррозию (c1) при расчете всех компонентов модели в условиях испытаний, если они проводятся для нового аппарата.
Параметр “Расчет давления испытаний” позволяет указать норматив, по которому будет вычисляться пробное давление.
Пункт “Учет гидростатики при расчете пробного давления” позволяет управлять вычитанием давления столба жидкости (pH) при оценке давления гидроиспытаний. Появление этого пункта связано с тем, что в настоящее время нет четкого определения понятия “пробного давления”. В условиях гидроиспытаний разные элементы подвергаются различному давлению (в зависимости от высоты столба воды). Если под пробным давлением считать давление без учета гидростатического (“по верхнему манометру”), то, чтобы получить давление в условиях гидроиспытания для элемента сосуда, рассчитанное по ГОСТ, пробное давление должно быть уменьшено на величину гидростатического. В противном случае можно получить чрезмерное давление для нижнего днища.
Пункт “Учет гидростатики при определении расчетного давления” позволяет управлять влиянием давления столба жидкости на расчетное давление (p) при оценке пробного (ptest). Появление этого пункта связано с разночтениями в нормативах относительно определения расчетного давления (p).
Опция “Сероводородная среда” необходима для расчетов сосудов и аппаратов, работающих в контакте с коррозионно-активными сероводородосодержащими средами.
Опция “Расчет на малоцикловую прочность” необходима для расчетов элементов сосудов и аппаратов, работающих в условиях циклического нагружения при количестве циклов от 103 до 106.
Опция “Данные для расчета изоляции” позволяет задать параметры, по которым будет выполняться расчет теплоизоляции для элементов (см. Данные для расчета изоляции).
Опция “MDMT” (Minimum Design Metal Temperature, минимальная расчетная температура металла) позволяет оценить применимость материала и необходимость дополнительных испытаний в соответствии с выбранным нормативом для каждого элемента. При активации этой опции появляется ячейка, в которой пользователь должен ввести минимальное значение температуры, при которой может функционировать аппарат (исходя из технологического процесса или климатических данных).
Опция «Учет внутренних температурных нагрузок» позволяет при решении балочной модели учесть нагрузки от температурного удлинения элементов (при жестко защемлённой модели или использовании нестандартных закреплений).
Опция «Отметка до уровня крепления сосуда» позволяет учесть наличие какой-либо строительной конструкции под аппаратом.
Опция «Засыпка» позволяет учесть воздействие грунта.
