Штуцер-МКЭ 3.5. Руководство пользователя

3.14. Создание отчетов в формате RTF

Программа позволяет сформировать отчеты, в файле формата RTF. Отчет в формате RTF удобен тем, что может иметь произвольный вид, определяемый пользователем посредством шаблона, а также возможностью редактировать готовый отчет в текстовом редакторе, например – Microsoft Word.

Отчет создается при помощи команды  (Ctrl+W). Параметры отчета настраиваются в открывшемся окне (рис. 3.87).

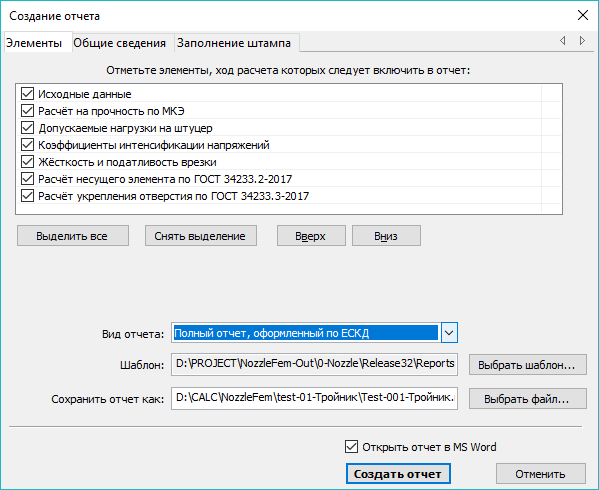

Рис. 3.87. Диалоговое окно создания отчета в формате RTF

В таблице 3.25 приведено описание параметров отчета.

Таблица 3.25. Параметры отчета
Параметр	Описание
Вид отчета	Полный отчет, оформленный по ЕСКД – отчет с ходом расчета, включающий рамки и штампы в соответствии с ЕСКД. Полный отчет в свободном формате – отчет, содержащий только ход расчета. Вид отчета аналогичен отчету в формате HTML, выводимому после расчета. На основе пользовательского шаблона – вид отчета определяется шаблоном, указанным пользователем.
Шаблон	Позволяет указать имя файла шаблона, на основе которого создается отчет.
Сохранить отчет как	Позволяет указать имя файла для сохранения отчета.
Открыть отчет в MS Word	Если включено, после формирования отчета, программа открывает его в программе MS Word (для использования этой возможности на ПК должен быть установлен MS Word версии 2000 и выше).
Создать отчет	Начать формирование отчета.
Отменить	Закрыть окно без формирования отчета.
Вкладка «Элементы»	Позволяет отметить элементы модели, информация о ходе расчета которых должна быть включена в отчет.

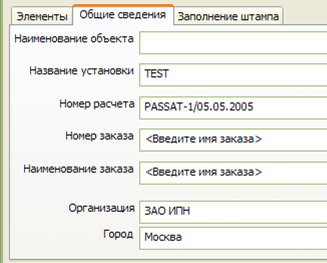

Вкладка «Общие сведения»	Позволяет задать названия объекта, установки, номер расчета и др. значения, которые могут быть выведены в отчет (раздел «Создание шаблона»).

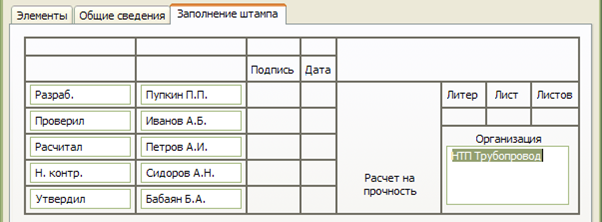

Вкладка «Заполнение штампа»	Позволяет задать значения, выводимые в штамп отчета, оформленного по ЕСКД (или пользовательского отчета, использующего аналогичный шаблон).
