Штуцер-МКЭ 3.5. Руководство пользователя

3.11. Проведение расчетов

Для проведения расчетов после задания условий нагружения, нагрузок и видов расчетов необходимо нажать на кнопку «Расчет (F3)» (или пиктограмму ). При этом на экране появляется информация о текущем состоянии расчета (рис. 3.74).

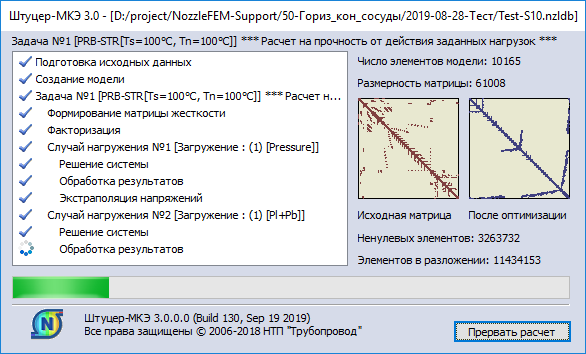

Рис. 3.74. Диалоговое окно состояния расчета

Расчеты от единичных сил и давления проводятся для определения допускаемых нагрузок в центре крышки штуцера. Для определения жесткости врезки штуцера производится дополнительный расчет от единичных сил и моментов, при котором суммарные прибавки к толщинам не учитываются. Подробнее об определении допускаемых нагрузок и жесткости (податливости) врезки (см. раздел "Методическое обеспечение").

Если геометрическая модель и расположение элементов врезки не выходят за рамки условий применения, выдаются значения результатов расчета прочности и жесткости (податливости) врезки штуцера, расчет укрепления отверстия, а также заключения о его работоспособности (рис. 3.75).

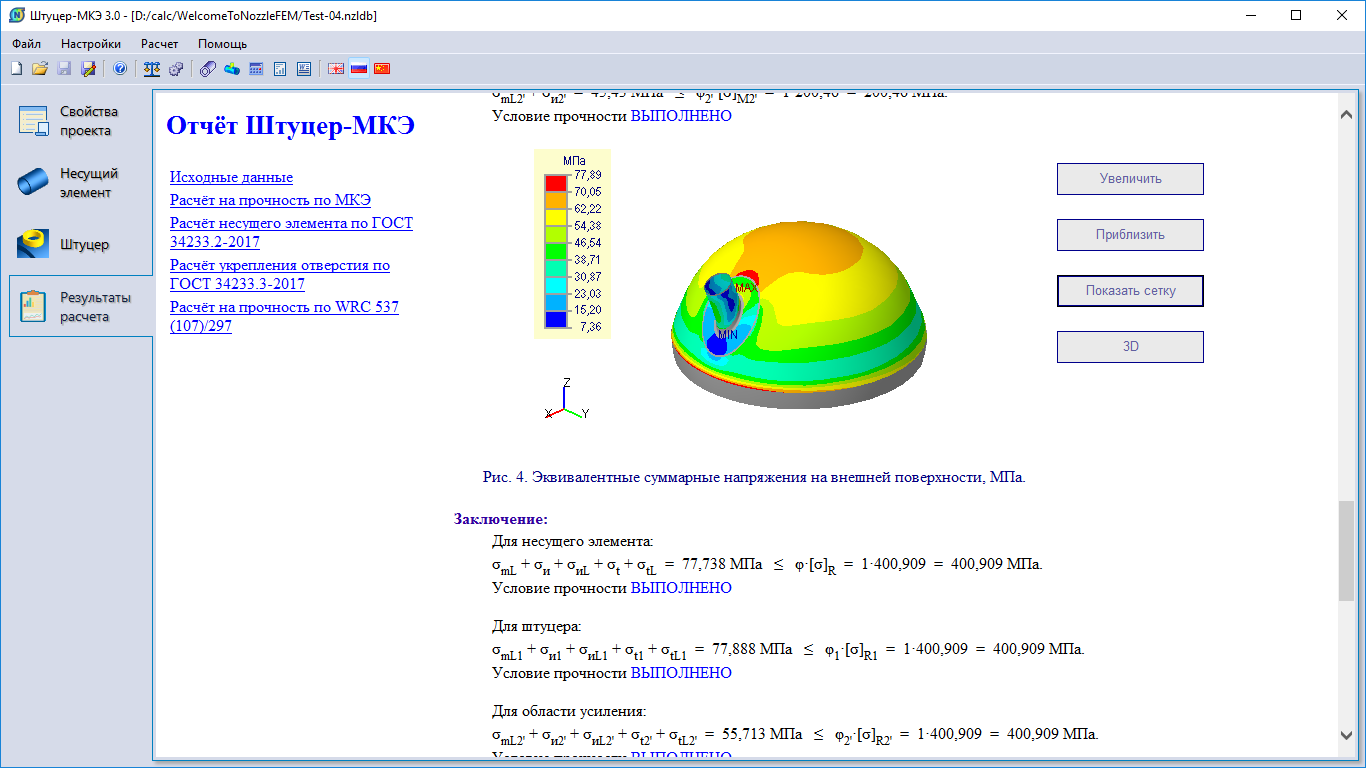

Рис. 3.75. Окно результов расчета
