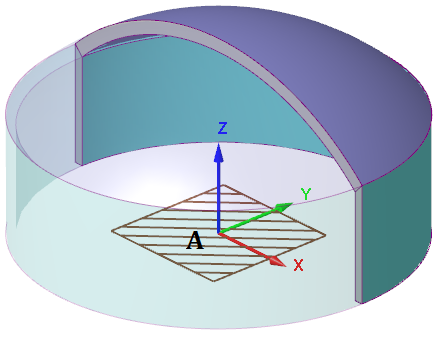

A: низ днища (цилиндрического участка).

Ось X: поперечная ось в плоскости днища;

Ось Y: поперечная ось в плоскости днища;

от этой оси откладывается угол θ вставки штуцера в сторону осиX;

Ось Z: ось нормальная плоскости днища.

Оси могут быть как горизонтальными, так и вертикальными при выборе соответсвующей опции элемента:

Дополнительно можно перевернуть элемент относительно его плоскости, чтобы смоделировать нижнее днище сосуда.

Точка A.

Во всех расчетах методом конечных элементов закрепляется нижняя часть днища.

При наличии цилиндрического участка закрепляется его нижняя часть.

Внутреннее избыточное и наружнее давление.

Гидростатическое давление.

Различные температуры для днища и цилиндрического участка.

Температурные деформации.
