Штуцер-МКЭ 3.5. Руководство пользователя

3.1.3. Импорт XML-файла Пассат

Программа может импортировать данные из Пассат через открытый формат данных (XML-файл). Для этого необходимо выполнить команду Открыть из меню Файл или через команду главной панели инструментов, и выбрать XML-файл. Программа автоматически определит источник (программу) сгенерированных данных.

При открытии XML-файла, программа определяет дерево объектной модели. Если он содержит только один объект, то он импортируется как несущий элемент. Если определенно два объекта, то программа пытается их импортировать как несущий элемент и штуцер (опора). В противном случае, выводиться диалоговое окно (рис. 3.1), в котором пользователь указывает какие объекты необходимо импортировать.

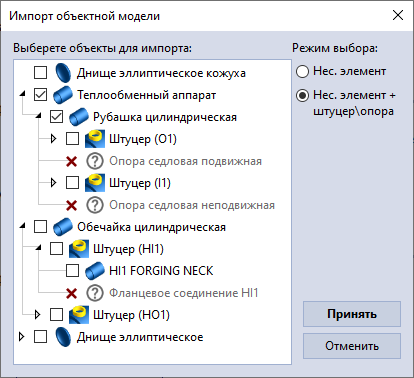

Рис. 3.1. Импорт объектной модели из Пассат

В диалоговом окне (рис. 3.1) есть два режима выбора:

• Несущего элемент - позволяет выбрать только несущий элемент без штуцера и опоры.
• Несущй элемент + штуцер(опора) - позволяет выбрать из дерева несущий элемент и любой дочерний (штуцер или опора); при этом достаточно указать только дочерний элемент, а несущий элемент определиться автоматически.

При импорте учитывается общая конфигурация модели. Так при наличии седловых опор, программа автоматически скорректирует длину несущего элемента, чтобы более правильно учесть граничные условия.

При вызове Штуцер-МКЭ непосредственно из Пассат (сквозная передача данных) диалоговое окно не показывается, т.к. несущий элемент и прикрепление уже выбраны пользователем в Пассат.
