Вывод D_T-диаграммы

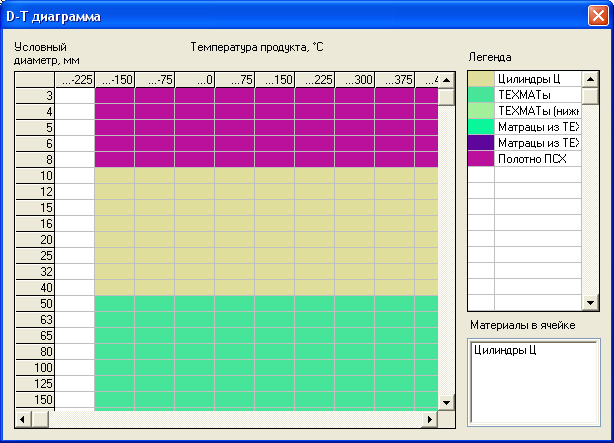

Для каждого заданного в правилах функционального элемента можно просмотреть, какой диапазон условных диаметров и температур продукта охвачен условиями, заданными в правилах. Это наглядно демонстрируют D-T диаграммы. Для вывода диаграммы по некоторому функциональному элементу (изоляционному слою) установите курсор на этом слое в дереве правил и нажмите кнопку панели инструментов. Диаграмма добавится в дерево как потомок выбранного функционального элемента. Чтобы отобразить диаграмму, необходимо дважды щелкнуть по ней левой кнопкой мыши в дереве правил.

Для каждого варианта выбора, заданного в функциональном элементе (изоляционном слое) определяется диапазон условных диаметров и температур продукта, для которых он применим. Если в диапазоне, заданном ячейкой диаграммы, ни один вариант не применим, ячейка остается белой. Иначе она закрашивается в цвет первого (в дереве правил) допустимого варианта.

Как правило, одной ячейке соответствует не один, а несколько вариантов. Для получения информации о них выделите ячейку нажатием кнопки мыши. При этом в окне "Материалы в ячейке" появится список применимых вариантов в порядке их расположения в дереве проекта.

D-T диаграмма является вспомогательным элементом и в базе данных не сохраняется.

Вы можете также наложить условия на отображаемые в диаграмме варианты точно так же, как при отборе вариантов для изоляционной конструкции. Для ввода новой совокупности условий (правила) необходимо установить курсор в дереве на диаграмму и нажать кнопку панели инструментов. Допускается ввод нескольких правил для одной диаграммы, в этом случае они считаются соединенными с помощью отношения "ИЛИ".
