Расчет теплоизоляционной конструкции

Для выполнения расчета после задания всех исходных данных  необходимо нажать на кнопку панели инструментов или использовать пункт "Расчет изоляционной конструкции -> Расчет объекта и его подчиненных" подменю "Расчет" основного (или контекстного) меню. Также расчет изоляции можно запустить по клавише F5. При этом программа рассчитает изоляционную конструкцию для объекта дерева, на котором стоит курсор, и/или для всех подчиненных объектов. Для расчета всего проекта перед его выполнением необходимо установить курсор на объект "Проект". Для выполнения расчета изоляции только для объектов отмеченных/не отмеченных галочками в дереве проекта используйте соответствующую опцию из пункта "Расчет изоляционной конструкции" подменю "Расчет". Во время расчета появится диалог, содержащий процент рассчитанных на данный момент объектов и кнопку "Отмена". Нажатие на эту кнопку прерывает расчет.

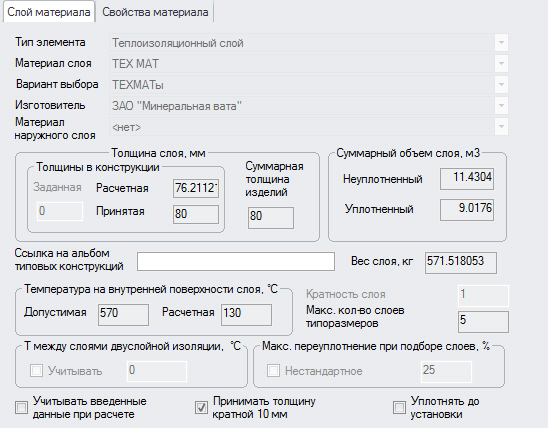

Рассчитанные изоляционные слои отображаются в дереве как подчиненные элементы изолируемого объекта. Их также можно просмотреть в окне списка элементов, установив курсор в дереве на рассчитанный объект. Более подробную информацию по слоям материалов и типоразмеров можно получить, установив на них курсор в дереве или в окне списка. При этом в окне параметров элементов появятся подробные диалоги, включающие толщину, объем и площадь поверхности слоя, подробные сведения о выбранном материале и его количество. В частности для теплоизоляционного слоя к ним относятся (помимо уже упомянутых ранее параметров):

• Тип элемента;

• Материал слоя;

• Вариант выбора;

• Изготовитель;

• Материал наружного слоя;

• Расчетная и принятая толщина (с учетом уплотнения);

• Суммарная толщина изделий (в неуплотненном виде);

• Суммарный объем слоя (уплотненный и неуплотненный);

• Вес слоя.

На закладке "Свойства материала" отображаются сведения о выбранном материале из базы данных.

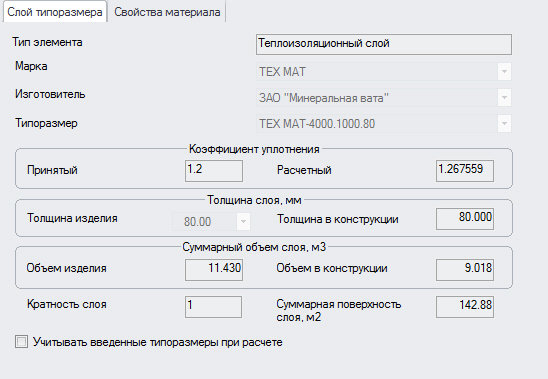

Кроме того, для материалов теплоизоляционных слоев в дереве также появляются один или более подчиненных элементов - слоев типоразмеров.

Для них в окне параметров отображаются такие расчетные данные как:

• Типоразмер (и его геометрические характеристики);

• Коэффициент уплотнения (расчетный и принятый);

• Суммарный объем слоя (неуплотненный и в конструкции);

• Кратность слоя (обратите внимание, что слои типоразмеров считаются абсолютно идентичными при условии, что помимо одинаковых геометрических характеристик они имеют одинаковую толщину в конструкции);

• Суммарная поверхность слоя.

Также основную информацию о расчете того или иного объекта можно посмотреть в его протоколе расчета (выделив объект в дереве).

Для удаления результатов расчета объекта выберите его в дереве курсором и нажмите на пункт "Удалить результаты расчета" подменю "Расчет" основного меню или соответствующий пункт контекстного меню.

См. также просмотр и вывод отчетов

Обратите внимание: часть указанных полей может быть недоступна при отключенном режиме опытного пользователя.
