Задание дополнительных данных для расчета объекта

При работе с программой в режиме опытного пользователя для любого изолируемого объекта в окне его параметров появляются вкладки "Расчет" и "Правила выбора". Данные вкладки являются вспомогательными и необходимы пользователю для просмотра справочной информации или задания дополнительных исходных данных для специальных случаев расчета.

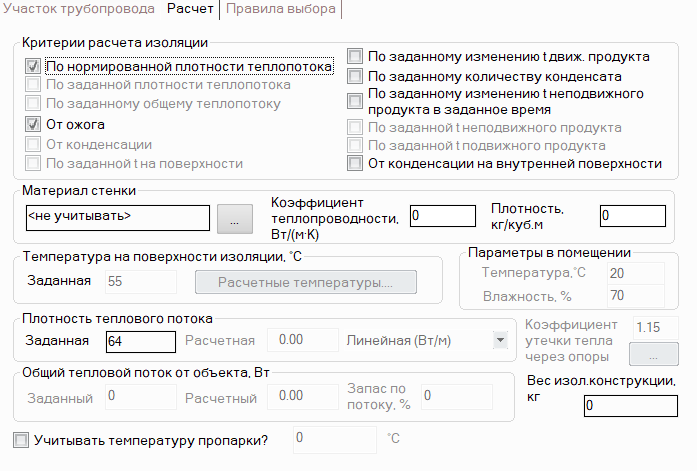

На вкладке "Расчет" можно ввести (или просмотреть) следующие параметры:

• Критерии расчета изоляции - необходимо отметить совокупность применяемых критериев при расчете толщины теплоизоляционного слоя. Для каждого изолируемого объекта доступны для задания только те критерии, расчет по которым имеет смысл в той или иной ситуации в зависимости от введенных параметров объекта. Поэтому некоторые критерии расчета в зависимости от ситуации будут недоступны. При выборе нескольких критериев расчета программа рассчитывает требуемую толщину теплоизоляционного слоя по каждому из критериев и затем выбирает наибольшую из них. Критерий расчета, для удовлетворения требований которого требуется наибольшая толщина теплоизоляционного слоя, считается определяющим. Подробнее о критериях расчета теплоизоляционной конструкции

• Материал стенки трубы или оборудования - выбирается из списка при нажатии на кнопку .

Коэффициент теплопроводности и плотность материала заполняются из базы данных в соответствии с выбранным материалом, но могут быть также скорректированы вручную. Если материал стенки (его теплопроводность и плотность) не заданы, то при расчете термическое сопротивление стенки учитываться не будет.

• Температура на поверхности изоляции - требуется при расчетах "по заданной температуре на поверхности", "от ожога" и "от конденсации". Поле "Заданная температура на поверхности объекта" заполняется следующим образом:

• • если выбран критерий "от ожога" - поле заполняется автоматически из базы данных нормативных параметров в зависимости от параметров изолируемого объекта;

  • если выбран критерий "от конденсации" - поле заполняется автоматически исходя из параметров окружающей среды (температура, относительная влажность воздуха);

  • если выбран критерий "по заданной t на поверхности" - желаемое значение температуры на поверхности объекта задается вручную.

Расчетные температуры на поверхности объекта рассчитываются (для каждого выбранного критерия расчета) при выборе изоляционной конструкции.

• Параметры в помещении - температура и влажность.

• • температура - окошко открывается для ввода только для объектов, находящихся в помещении;

  • влажность - окошко открывается только при выборе критерия "от конденсации".

• Плотность теплового потока - требуется при расчетах по нормированной и по заданной плотности теплопотока. Поле "Заданная плотность теплового потока" заполняется следующим образом:

• • если выбран критерий "по нормированной плотности теплопотока" - поле заполняется автоматически из базы данных нормативных параметров в зависимости от параметров изолируемого объекта, заданного нормативного документа с учетом поправочных коэффициентов (коэффициента изменения норм теплопотерь и коэффициента изменения стоимости тепла). Обратите внимание на то, что в зависимости от кривизны поверхности изолируемого объекта при расчете используется либо поверхностная плотность теплового потока (для объектов с Dy>1400мм или с плоской поверхностью), либо линейная (для объектов с Dy<1400мм);

  • если выбран критерий "по заданной плотности теплопотока" - желаемое значение плотности теплового потока задается вручную.

Расчетная плотность теплопотока рассчитывается при выборе изоляционной конструкции.

• Общий тепловой поток от объекта - требуется при расчете "по заданному общему теплопотоку". Значение желаемого теплового потока задается вручную. Расчетный тепловой поток рассчитывается при выборе изоляционной конструкции. Кроме того, в соответствующем поле отображается величина запаса по тепловому потоку.

Обратите внимание, что при расчете составного элемента оборудования по заданному общему теплопотоку необходимо явно задавать поток для каждого из составных элементов.

• Коэффициент утечки тепла через опоры используется, если выбраны критерии, расчет по которым в соответствии с рекомендациями СНиП должен учитывать этот коэффициент. Его значение задается пользователем вручную или выбирается из списка рекомендуемых значений при нажатии на кнопку . По умолчанию программа принимает его значение в соответствии с рекомендациями СНиП как для стального трубопровода на подвижных опорах (1.2 при Ду менее 150, 1.15 при Ду равном и свыше 150) при прокладке на улице, в помещении, в туннеле или канале, и 1.15 при бесканальной прокладке.

• Вес изоляционной конструкции - в этом поле отображается рассчитанный суммарный вес всей теплоизоляционной конструкции в кг.

• Учитывать температуру пропарки - здесь можно указать температуру пара (при наличии пропарки) для ее учета при подборе материала теплоизоляционного слоя по правилам выбора. Подбираться будут только те материалы, в температурные диапазоны применения которых укладывается и температура продукта в изолируемом объекте, и температура пропарки.

На вкладке "Правила выбора" задаются следующие параметры:

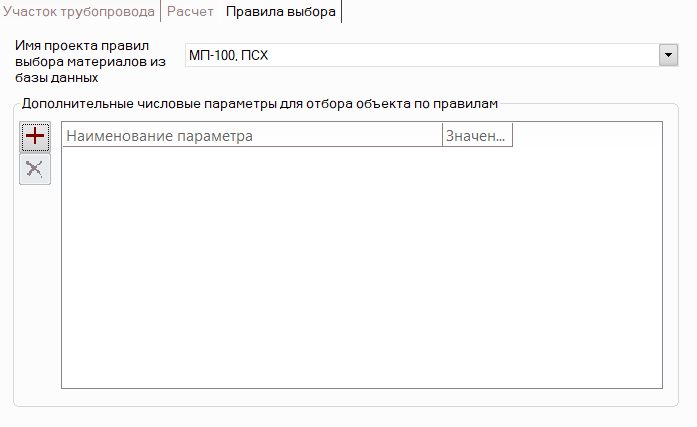

• Имя проекта правил выбора материалов из базы данных – здесь для каждого изолируемого объекта можно выбрать свой собственный проект правил выбора материалов, по которому для него будут подбираться материалы изоляционной конструкции. Такое может потребоваться, к примеру, если в одном проекте имеются изолируемые объекты с различными параметрами, для которых необходимо использовать различную изоляцию. По умолчанию для всех объектов используются одинаковые правила выбора материалов – те, которые были выбраны в «Данных для расчета» проекта или для раздела проекта. Если для какого-либо объекта выбрать другие правила выбора, они будут наследоваться на все дальнейшие изолируемые объекты того же уровня, а также на его подчиненные элементы (если у него таковые имеются).

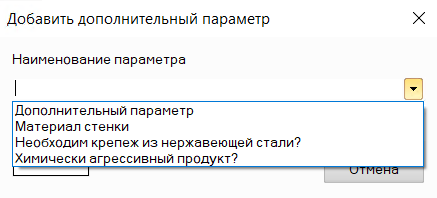

• Дополнительные числовые параметры для отбора по правилам - пользователь может задавать свои собственные параметры изолируемых объектов, не предусмотренные в программе изначально, чтобы затем в правилах выбора материалов использовать эти параметры в качестве признаков изолируемого объекта при подборе материалов. Для добавления новых дополнительных параметров используйте кнопку  (для удаления – кнопку ). В появившемся окне введите имя дополнительного параметра и его значение для данного изолируемого объекта. Использовавшиеся ранее дополнительные параметры будут затем доступны для задания для других изолируемых объектов, а также в правилах выбора материалов:

Кроме того, использованные дополнительные параметры сохраняются в файле param.txt, расположенном в директории файлов с настройками "Изоляции" (по умолчанию C:\Users\<Имя пользователя>\AppData\Local\Изоляция) – при необходимости их можно удалить из данного файла (либо вовсе удалить этот файл, чтобы очистить дополнительные параметры).
