Конструктор оборудования

Окно конструктора оборудования предназначено для отображения трехмерных моделей изолируемых аппаратов, моделируемых в программе. Отображение данного окна можно включить/выключить с помощью пиктограммы основной панели инструментов.

Окно конструктора позволяет отображать только оборудование и его элементы (для трубопроводов, кроме тех, которые заданы как элементы оборудования, данное окно не работает). Одновременно можно отобразить только один аппарат – при выделении соответствующего аппарата (а также добавлении нового аппарата) или любого его элемента в дереве проекта, его модель отобразится в данном окне.

В верхней части окна конструктора оборудования доступны «привычные» команды навигации по трехмерной модели – выделение, масштабирование (динамическое и статическое), вращение, показ проекций и т.д.

Для корректного отображения оборудования в окне конструктора необходимо придерживаться следующих правил. Моделировании оборудования следует начинать с добавления составного или простого аппарата, к которым затем как подчиненные элементы добавляются необходимые конструктивные элементы. Если сразу добавлять конструктивные элементы оборудования не как подчиненные элементы простого или составного аппарата (или же другого конструктивного элемента), а «сами по себе», то при выделении любого такого элемента в дереве проекта, в окне конструктора оборудования будет отображаться только он один.

Корпус аппарата может состоять только из обечаек, днищ, фланцевых соединений и «простых» аппаратов (емкостей, насосов, коробов и т.д.). Причем все элементы корпуса следует задавать на одном уровне, и порядок следования этих элементов в дереве проекта должен соответствовать последовательности их соединения (при этом ориентация обечаек переменного сечения зависит от размеров соседних с ними обечаек/днищ):

Для вертикальных аппаратов порядок следования элементов по умолчанию снизу вверх, для горизонтальных – слева направо. Однако, при необходимости порядок можно обратить, с помощью опции «Развернуть аппарат» для составного аппарата:

Ориентация аппарата (горизонтальный/вертикальный) определяется его первым элементом:

 Все последующие элементы будут иметь на графике такую же ориентацию, даже если в исходных данных для них галочка «Горизонтальное расположение» находится в другом положении (хотя при расчетах изоляции оборудования рекомендуется всем элементам аппарата задавать одинаковое расположение для более точного расчета требуемого количества материалов опорных и разгружающих конструкций).

В обечайки, днища и простые аппараты можно «врезать» следующие дополнительные элементы – штуцеры, люки и обечайки постоянного сечения (цилиндрические и прямоугольные). Для этого данные элементы необходимо задать как подчиненные элементы к тем объектам, на которых они находятся:

Чтобы точно определить координаты точек врезки, для врезаемых элементов задаются дополнительные параметры:

• смещение – расстояние от начальной точки родительского элемента до точки присоединения подчиненного. При врезке в обечайку или простой аппарат вектор смещения направлен вдоль оси родительского объекта, а в случае днища – перпендикулярен оси;

• угол смещения оси присоединения врезанного элемента вокруг оси родительского элемента относительно положительного направления оси X для вертикальных / оси Z для горизонтальных объектов.

Количество врезаемых элементов не ограничено – к одной обечайке/днищу можно добавлять несколько штуцеров/люков/и т.д., расположенных в разных местах. К врезанным элементам можно затем последовательно (на одном уровне с ними) присоединять другие элементы – участки труб, арматуру, отводы, фланцевые соединения и др. При этом ориентацию трубопроводов в пространстве можно задавать в виде проекций их длин на соответствующие координатные оси:

Однако, обратите внимание, что напрямую врезать трубопроводы/отводы/и т.д. в обечайки, днища и простые аппараты невозможно – они должны быть присоединены после штуцеров.

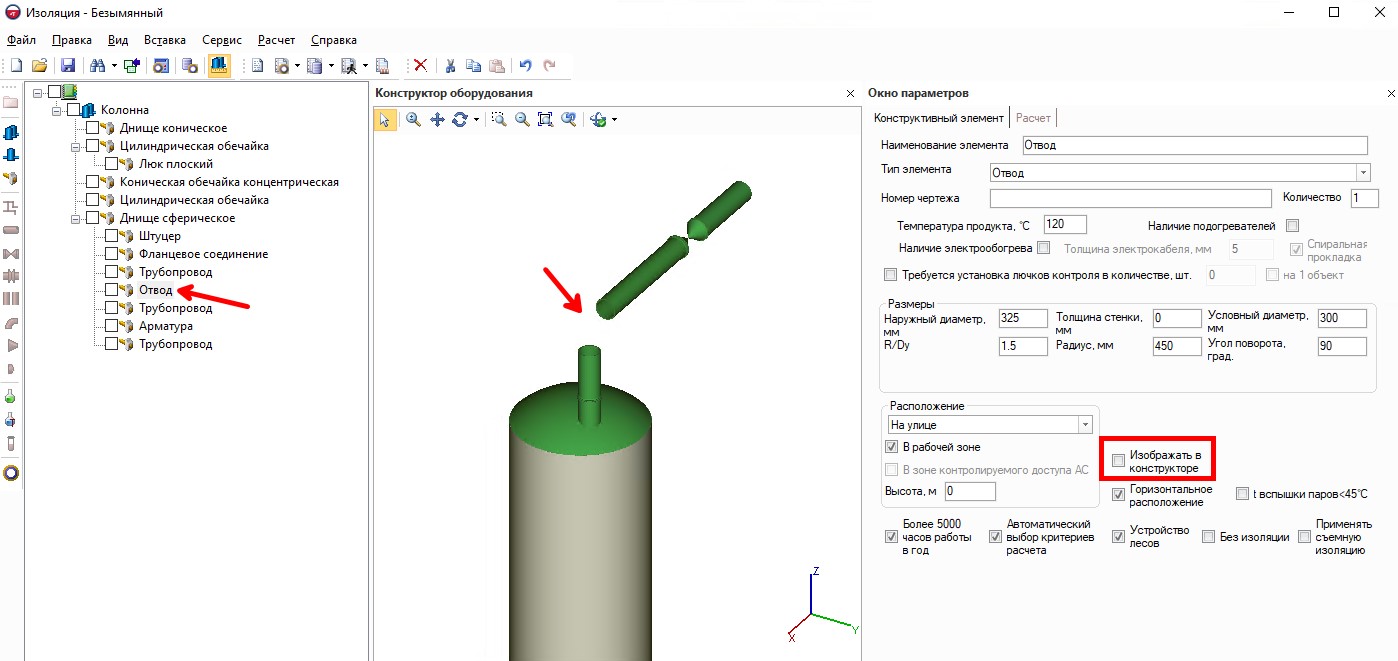

При необходимости можно включать/выключать отображение тех или иных элементов в окне конструктора оборудования с помощью соответствующей опции:

Пожалуйста, обратите внимание, что окно конструктора оборудования лишь призвано облегчить моделирование сложного оборудования, но для корректного расчета изоляции его использование совершенно необязательно. Даже если элементы аппаратов будут заданы в неправильной последовательности или с некорректными точками присоединения, на расчет изоляции это не повлияет.

Также пожалуйста, обратите внимание, что на видеокартах с ограниченной или отсутствующей поддержкой OpenGL (на которых, соответственно, работает только программная эмуляция графики) при изменении расположения окон программы возможно появление "артефактов" в виде "черного экрана" конструктора оборудования и/или "замерзания" картинки в нем. Данная проблема легко решается небольшим изменением размера окна конструктора в любую сторону.
