Импорт трубопроводов из файлов DXF

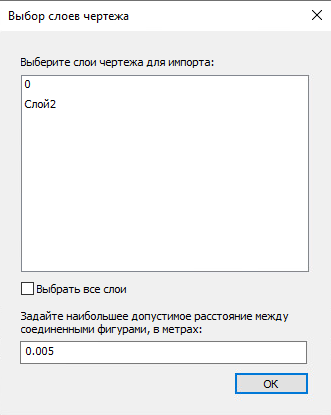

В программе предусмотрена возможность импорта геометрии трубопровода из файлов формата DXF, позволяющая передать в Гидросистему информацию о трубопроводах из различного рода программ работы с чертежами (AutoCAD, Компас 3D, Microstation, CorelDRAW и др.). Для запуска импорта выберите опцию Импорт… меню "Файл" и укажите соответствующий файл с расширением DXF. При этом появится диалоговое окно, в котором необходимо будет:

• указать, какие именно слои чертежа необходимо импортировать (для удобства в чертеже рекомендуется все фигуры, обозначающие собственно элементы схемы, поместить в отдельный слой/слои и импортировать только их, чтобы не импортировались «лишние» элементы, вроде рамок, таблиц, обозначений и т.д.),

• задать максимальную удаленность соединенных друг с другом фигур – фигуры на бОльшем расстоянии будут считаться несоединенными друг с другом (рекомендуется выполнять чертеж максимально аккуратно, чтобы между соседними деталями не было промежутков):

Из файла DXF импортируются следующие фигуры: отрезки, 2д-полилинии, 3д-полилинии, дуги, а также блоки более сложных фигур. Прямые линии импортируются как участки труб с соответствующей длиной, дуги – как отводы с соответствующим радиусом и углом. Из блоков распознаются:

• прямоугольники – импортируются как аппараты,

• "песочные часы" (два треугольника, соприкасающиеся друг с другом одной вершиной) – импортируются как арматура,

• треугольники – импортируются как переходы,

• 3 параллельных отрезка перпендикулярные оси основной линии, средний из которых короче остальных – импортируются как диафрагмы.

Фигуры, состоящие из отдельных отрезков/полилиний, не объединенных в блоки, интерпретируются как прямые участки труб. Если из блока не удалось распознать какую-то из указанных выше «сложных фигур», то все его составные элементы импортируются как простые фигуры.

Обратите внимание, что диаметры элементов из файла DXF не импортируются. Их при необходимости можно затем задать в Гидросистеме.
