Конденсатоотводчик

Для добавления конденсатоотводчика выделите узел, в который необходимо вставить конденсатоотводчик, на схеме или в Окне списка данных (включив представление по Узлам в выпадающем списке верхней части данного окна) и нажмите кнопку  Панели элементов (или используйте соответствующий пункт меню "Вставка"). Если в выбранном узле уже есть конденсатоотводчик, его необходимо сначала удалить.

Элемент конденсатоотводчик используется для моделирования отвода конденсата из двухфазного газожидкостного потока в данной точке трубопровода. В настоящий момент в программе реализована несколько упрощенная модель отвода конденсата, а именно:

1) при расчете полагается, что конденсат отводится через конденсатоотводчик полностью, а паровая фаза через конденсатоотводчик не утекает - т.е., если к узлу, в котором задан конденсатоотводчик, подходит:

• двухфазная смесь с газосодержанием больше 0, но меньше 1, то считается, что после конденсатоотводчика в потоке остается только паровая фаза (газосодержание = 1) с расходом, равным исходному расходу потока (на входе в конденсатоотводчик) за вычетом расхода образовавшегося конденсата;

• газовая фаза (с газосодержанием равным 1), то конденсатоотводчик на поток никакого влияния не оказывает - расход и газосодержание потока после конденсатоотводчика остаются такими же, как до него;

• жидкая фаза (с газосодержанием равным 0), то расчет прерывается с ошибкой, так как в данном случае после конденсатоотводчика вовсе нет течения продукта.

2) гидравлическое сопротивление конденсатоотводчика при прохождении через него потока и при отводе конденсата в расчете не учитывается;

3) расчет линии отвода конденсата не производится.

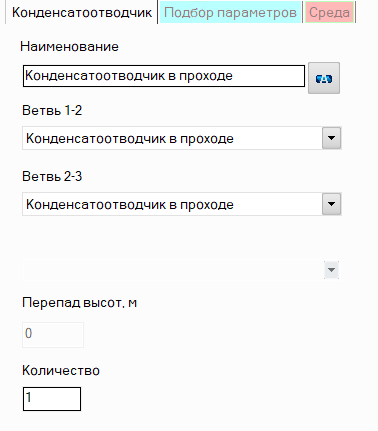

В отличие от большинства других элементов трубопровода, конденсатоотводчик добавляется как два отдельных элемента - так называемых ниш конденсатоотводчика (тут важно понимать, что это условное наименование - речь идет о нишах разветвления трубопровода в месте установке устройств отвода конденсата). После вставки конденсатоотводчика обе ниши добавятся в соответствующую ветвь трубопровода и в Окне параметров объекта отобразятся их характеристики:

• наименование - по умолчанию всем нишам конденсатоотводчика присваиваются стандартные наименования "Конденсатоотводчик в проходе". Однако при необходимости эти наименования можно поменять в данном поле. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования данной ниши конденсатоотводчика на схеме нажмите соответствующую кнопку справа от наименования. Если нужно включить отображение наименования на схеме другой ниши конденсатоотводчика, выделите соответствующую нишу на схеме или в дереве проекта и нажмите в Окне параметров для нее соответствующую кнопку справа от наименования;

• тип ниши конденсатоотводчика - в настоящий момент не настраивается.

• количество - данный параметр для конденсатоотводчиков, как правило, не используется. Его используют для других элементов трубопровода (к примеру, для арматуры) при моделировании нескольких одинаковых элементов. В этом случае можно ввести количество данных элементов в это поле и при расчете гидравлические сопротивления и теплопотери на данном элементе будут умножаться на указанную величину. Поскольку в одной ветви трубопровода вряд ли будет несколько одинаковых конденсатоотводчиков, для него данная опция практического интереса не представляет.

Обратите внимание, что с гидравлической точки зрения конденсатоотводчики рассматриваются как "точечные" (или "сосредоточенные") сопротивления, не имеющее длин. Поэтому если необходимо учесть в расчете размеры ниш разветвлений в месте установки конденсатоотводчиков (для расчета и учета возникающих на них потерь на трение, тепловых потерь и гидростатического перепада), их можно смоделировать отдельно как кусочки труб с соответствующими длинами или же прибавить их длины к длинам примыкающих к соответствующим нишам прямых участков труб. Однако, это имеет смысл делать только в случаях, если:

• ниши разветвлений имеют действительно большие размеры, которыми нельзя пренебречь;

• одна или обе ниши располагаются в вертикальной или наклонной по отношению к вертикали плоскости – в этом случае важно учитывать возникающие на них гидростатические перепады давлений;

• ниши разветвлений конденсатоотводчиков находятся в замкнутом контуре (чтобы схема выглядела "красиво", без разрывов).

В остальных случаях потерями на данных нишах (а следовательно, и их длинами), как правило, пренебрегают.
