Сопротивление с известным коэффициентом сопротивления

Для добавления сопротивления с известным коэффициентом местного сопротивления нажмите кнопку добавления аппарата Панели элементов и выберите тип аппарата "Сопротивление" (или используйте соответствующий пункт меню "Вставка - Сопротивление - Аппарат"), после чего Окне параметров объекта в качестве типа данного гидравлического сопротивления выберите "Сопротивление с известным коэффициентом сопротивления". Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.

Сопротивление с известным коэффициентом сопротивления используется для моделирования самых различных элементов схемы трубопровода (чаще всего нестандартных типов арматуры, фитингов и других устройств), для которых известны или могут быть рассчитаны/найдены в справочной литературе/паспортных характеристиках величины их коэффициентов местных сопротивлений.

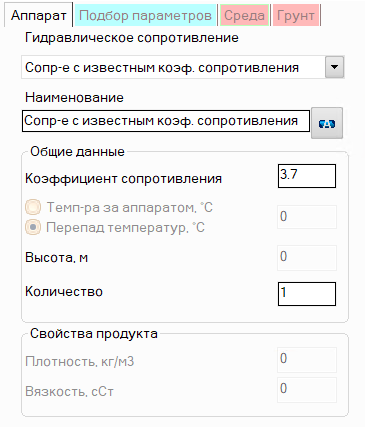

После добавления сопротивления в Окне параметров объекта отобразятся его характеристики.

• наименование - по умолчанию название любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. При изменении типа сопротивления (при выборе различных типов аппаратов) его наименование также поменяется, но только в том случае, если оно не было ранее изменено на другое вручную. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования элемента трубопровода на схеме нажмите соответствующую кнопку справа от его наименования;

• коэффициент местного сопротивления ζ - перепад давления Δp на данном элементе будет рассчитываться по формуле Вейсбаха Δp=ζρw2/2, где ρ и w – соответственно плотность и скорость продукта;

• количество - данный параметр для сопротивлений с известными характеристиками, как правило, не используется. Его используют для других элементов трубопровода (к примеру, для арматуры) при моделировании нескольких одинаковых элементов. В этом случае можно ввести количество данных элементов в это поле и при расчете гидравлические сопротивления на данном элементе будут умножаться на указанную величину. Для сопротивлений с известным коэффициентом задавать "N сопротивлений с коэффициентом M" не имеет смысла, так как для него можно просто указать суммарный коэффициент сопротивления N*M.

Обратите внимание, что с гидравлической точки зрения сопротивления с известными характеристиками рассматриваются как "точечные" (или "сосредоточенные") сопротивления, не имеющее длины/ширины/высоты. Поэтому если необходимо учесть размеры данного элемента на схеме, можно смоделировать их как участок трубы с соответствующей длиной и ориентацией в пространстве. Однако, это имеет смысл делать только в случаях, если:

• сопротивление имеет большую длину, за счет которой возникают значительные потери на трение (не учтенные в величине коэффициента местного сопротивления), которыми нельзя пренебречь;

• сопротивление располагается в вертикальной или наклонной по отношению к вертикали плоскости – в этом случае важно учитывать возникающий на нем гидростатический перепад давлений;

• сопротивление находится в замкнутом контуре (чтобы схема выглядела "красиво", без разрывов).

В остальных случаях размерами сопротивлений с известными параметрами, как правило, пренебрегают.
