Гаситель

Для добавления гасителя гидроудара нажмите кнопку добавления аппарата Панели элементов и выберите тип аппарата "Гаситель" (или используйте соответствующий пункт меню "Вставка - Сопротивление - Аппарат"). Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.

Элемент гаситель используется для моделирования так называемых газо-жидкостных "колпаков", предназначенных для сглаживания ударных волн при гидравлическом ударе. Гаситель представляет собой сосуд, часть которого заполнена рабочей жидкостью, часть газом (обычно воздухом). Фазы в данном сосуде разделены либо мягкой резиновой мембраной, либо легким поршнем, либо граница раздела фаз может быть открытой. Сжимаемый газ в сосуде служит демпфером, сглаживающим острые колебания давления.

Поскольку при стационарном режиме работы трубопровода гаситель не оказывает никакого влияния на его работу, при выполнении расчетов стационарного течения (изотермического, проектного или теплового) гасители можно не задавать.

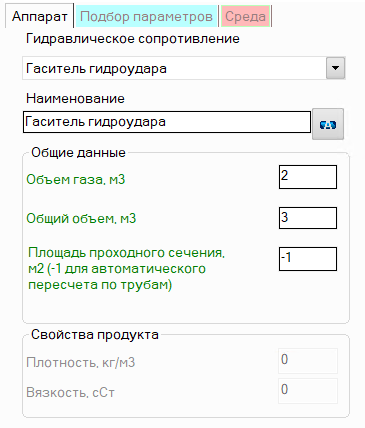

После добавления гасителя в Окне параметров объекта отобразятся его характеристики:

• наименование - по умолчанию название любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. При изменении типа сопротивления (при выборе различных типов аппаратов) его наименование также поменяется, но только в том случае, если оно не было ранее изменено на другое вручную. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования гасителя на схеме нажмите соответствующую кнопку справа от его наименования;

• объем газа в гасителе/общий объем гасителя - обратите внимание, что в качестве объема газа необходимо указать первоначальный объем газа в сосуде;

• площадь проходного сечения патрубка, соединяющего гаситель с трубопроводом - если сечение патрубка такое же, как у трубопровода, введите -1 в это поле.
