Диафрагма

Для добавления диафрагмы нажмите кнопку Панели элементов или используйте соответствующий пункт меню "Вставка - Сопротивление". Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.

Элемент диафрагма используется для моделирования сопротивления, возникающего при сужении и последующем расширении потока в диафрагмах/дроссельных шайбах с острыми кромками, а также для подбора необходимого размера отверстия диафрагмы для регулирования каких-либо параметров потока (давления, расхода и т.д.).

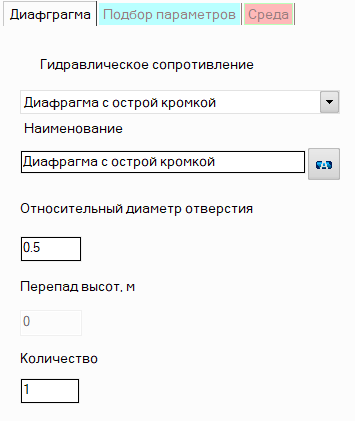

После добавления диафрагмы в Окне параметров объекта отобразятся ее характеристики:

• наименование - по умолчанию при вводе нового участка его наименование совпадает с типом, однако при необходимости его можно поменять в данном поле. Укажите такое наименование, которое вы бы хотели видеть для данного участка в отчетах с результатами расчета. Для отображения наименования участка на схеме нажмите соответствующую кнопку справа от его наименования;

• относительный диаметр отверстия диафрагмы - в это поле необходимо ввести отношение диаметра отверстия диафрагмы к внутреннему диаметру трубы;

• количество - данный параметр используется в тех случаях, когда нужно смоделировать и рассчитать сопротивления нескольких одинаковых диафрагм, не задавая каждую из них отдельно. Для этого нужно указать их количество в данное поле, и при расчете гидравлические сопротивления на данном элементе будут умножаться на указанную величину. Конечно, при данном способе задания все смоделированные таким образом диафрагмы на графической схеме отображаться не будут (отобразится только одна из них), но в расчете они все учтутся. Однако, такой способ задания подходит только для приближенного расчета, поскольку в нем не учитывается, что изменение давления и температуры после очередного элемента трубопровода влечет изменение плотности и вязкости продукта (что особенно критично для газов и газожидкостных смесей), и, следовательно, изменение величины падения давления на последующих элементах. Данный способ можно применять для быстрой грубой оценки и преимущественно для жидких продуктов, свойства которых незначительно меняются по ходу течения. Для более точного расчета следует задать последовательно все сопротивления в точном порядке их следования (даже если среди них есть повторяющиеся);

Если целью вашего расчета является подбор диаметра отверстия диафрагмы/дроссельной шайбы необходимого для регулирования давления, расхода или других характеристик потока, подробнее о таких расчетах см. тут.

Обратите внимание, что с гидравлической точки зрения диафрагма рассматривается как "точечное" (или "сосредоточенное") сопротивление, не имеющее длины.
