Компенсатор
Для добавления компенсатора нажмите кнопку
Панели элементов или используйте соответствующий пункт меню "Вставка - Сопротивление". Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.
После добавления компенсатора в Окне параметров объекта отобразятся его характеристики:
тип сопротивления/размеры - здесь нужно выбрать один из следующих типов компенсаторов и при необходимости ввести их геометрические размеры:
|
|
Компенсатор волнистый или линзовый |
Никаких дополнительных параметров для данного типа компенсаторов задавать не требуется |
|
|
П-образный компенсатор |

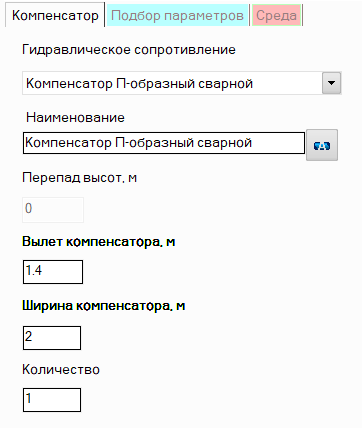

В качестве дополнительных параметров для данного типа компенсатора необходимо указать вылет a и ширину b компенсатора. П-образный компенсатор рассчитывается программой как последовательность 4 крутоизогнутых отводов на 90° и 3 прямых участков труб (2 участков с длиной a и 1 участка с длиной b - см. рисунок слева). Радиусы отводов принимаются равными:
|
наименование - по умолчанию название любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. При изменении типа сопротивления (при выборе различных типов компенсаторов) его наименование также поменяется, но только в том случае, если оно не было ранее изменено на другое вручную. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования элемента трубопровода на схеме нажмите соответствующую кнопку справа от его наименования;
количество - данный параметр используется в тех случаях, когда нужно смоделировать и рассчитать сопротивления (и тепловые потери) нескольких одинаковых компенсаторов в ветви, не задавая каждый из них отдельно. Для этого нужно указать количество таких компенсаторов в данное поле, и при расчете гидравлические сопротивления и теплопотери на данном элементе будут умножаться на указанную величину. Конечно, на графической схеме все компенсаторы отображаться не будут (отобразится только один из них), но в расчете они учтутся. Однако, такой способ задания подходит только для приближенного расчета, поскольку в нем не учитывается, что изменение давления и температуры после очередного элемента трубопровода влечет изменение плотности и вязкости продукта (что особенно критично для газов и газожидкостных смесей), и, следовательно, изменение величины падения давления на последующих элементах. Данный способ можно применять для быстрой грубой оценки и преимущественно для жидких продуктов, свойства которых незначительно меняются по ходу течения. Для более точного расчета следует задать последовательно все сопротивления в точном порядке их следования (даже если среди них есть повторяющиеся).
Обратите внимание, что с гидравлической точки зрения волнистый/линзовый компенсатор рассматривается как "точечное" (или "сосредоточенное") сопротивление, не имеющее длины. Поэтому если необходимо учесть в расчете размеры такого компенсатора (для расчета и учета возникающих на нем потерь на трение, тепловых потерь и гидростатического перепада), их можно смоделировать отдельно как кусочек трубы с соответствующей длиной или же прибавить длину компенсатора к длинам примыкающих к нему прямых участков труб. Однако, это имеет смысл делать только в случаях, если волнистый/линзовый компенсатор:
имеет действительно большие размеры, которыми нельзя пренебречь;
располагается в вертикальной или наклонной по отношению к вертикали плоскости – в этом случае важно учитывать возникающие на нем гидростатические перепады давлений;
находится в замкнутом контуре (чтобы схема выглядела "красиво", без разрывов).
В остальных случаях потерями на волнистом/линзовом компенсаторе (а следовательно, и его длиной), как правило, пренебрегают.
Что же касается П-образного компенсатора, то он с гидравлической точки зрения рассматривается как "размерное" сопротивление (то есть, имеющее длину). Это нужно учитывать при задании примыкающих к нему труб, указывая в качестве размеров этих труб их реальные длины (подробнее об этом см. тут). Суммарная длина компенсатора (с учетом труб и длин дуг отводов) будет отображаться в результатах расчета.
При отрисовке П-образного компенсатора на графической схеме трубопровода направление его вылета определяется программой произвольно и поменять его невозможно. Однако, следует помнить, что для расчета это совершенно не принципиально.
