Колено
Для добавления колена нажмите кнопку Панели элементов или используйте соответствующий пункт меню "Вставка - Сопротивление". Обратите внимание, что новый элемент добавляется в дерево проекта после выделенного в настоящий момент объекта. Поэтому для добавления нового элемента после какого-то из существующих, выделите его в дереве проекта или на схеме и добавьте новый участок. Если нужно добавить новый элемент в начало ветви, выделите в дереве проекта данную ветвь и добавьте новый участок.
Элемент колено используется для моделирования сопротивления при резком повороте потока (в отличие от отвода, на котором, как правило, поворот потока происходит плавно).

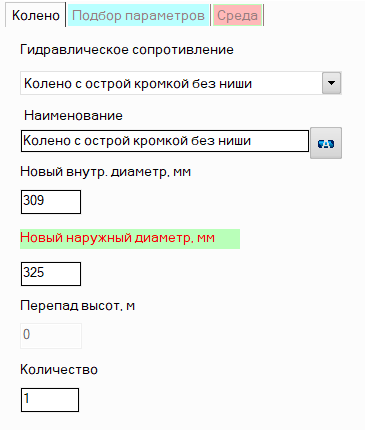

После добавления колена в Окне параметров объекта отобразятся его характеристики:
тип сопротивления/размеры - здесь нужно выбрать один из следующих типов колен и при необходимости ввести их геометрические размеры:
|
Колено с острой кромкой на повороте без ниши |
Моделирует резкий поворот потока на 90°. В качестве дополнительных параметров необходимо указать диаметр ниши колена после поворота, если он отличается от диаметра до поворота (по умолчанию принимается тот же диаметр, что и до поворота). |
|
Колено с острой кромкой на повороте с нишей |
Моделирует тройник с перекрытым потоком по магистрали. В качестве дополнительных параметров необходимо указать диаметр ниши колена после поворота, если он отличается от диаметра до поворота (по умолчанию принимается тот же диаметр, что и до поворота). |
|
Колено Z-образное |
Моделирует так называемую "утку" - см. рисунок слева. |
Заданные значения нового внутреннего и наружного диаметра ниши колена после поворота распространяются на все участки ветви после данного колена до конца ветви или до следующего участка с изменением диаметра (если таковой имеется в этой ветви). Важно понимать, что при вставке и удалении таких колен (с изменением диаметра), а также при изменении нового значения диаметра программа не только автоматически скорректирует значения диаметров последующих участков, но и изменит значения радиусов поворотов отводов (находящихся после данного колена), если они равны стандартному значению 1,5·Dу (1·Dу при Dу >= 500).
наименование - по умолчанию название любого сопротивления совпадает с его типом, однако при необходимости наименование можно поменять в данном поле. При изменении типа сопротивления (при выборе различных типов колен) его наименование также поменяется, но только в том случае, если оно не было ранее изменено на другое вручную. Укажите такое наименование, которое вы бы хотели видеть для данного элемента в отчетах с результатами расчета. Для отображения наименования элемента трубопровода на схеме нажмите соответствующую кнопку справа от его наименования;
количество - данный параметр используется в тех случаях, когда нужно смоделировать и рассчитать сопротивления нескольких одинаковых колен в ветви, не задавая каждый из них отдельно. Для этого нужно указать количество таких колен в данное поле, и при расчете гидравлические сопротивления на данном элементе будут умножаться на указанную величину. Конечно, на графической схеме все колена отображаться не будут (отобразится только одно из них), но в расчете они учтутся. Однако, такой способ задания подходит только для приближенного расчета, поскольку в нем не учитывается, что изменение давления и температуры после очередного элемента трубопровода влечет изменение плотности и вязкости продукта (что особенно критично для газов и газожидкостных смесей), и, следовательно, изменение величины падения давления на последующих элементах. Данный способ можно применять для быстрой грубой оценки и преимущественно для жидких продуктов, свойства которых незначительно меняются по ходу течения. Для более точного расчета следует задать последовательно все сопротивления в точном порядке их следования (даже если среди них есть повторяющиеся).
Обратите внимание, что с гидравлической точки зрения колено рассматривается как "точечное" (или "сосредоточенное") сопротивление, не имеющее длины. Поэтому если необходимо учесть в расчете размеры ниш колена (для расчета и учета возникающих на них потерь на трение, тепловых потерь и гидростатического перепада), их можно смоделировать отдельно как кусочки труб с соответствующими длинами или же прибавить их длины к длинам примыкающих к колену прямых участков труб. Однако, это имеет смысл делать только в случаях, если:
ниши колена имеют действительно большие длины, которыми нельзя пренебречь;
одна или обе ниши колена располагается в вертикальной или наклонной по отношению к вертикали плоскости – в этом случае важно учитывать возникающие на них гидростатические перепады давлений;
колено находится в замкнутом контуре (чтобы схема выглядела "красиво", без разрывов).
В остальных случаях потерями на нишах колен (а следовательно, и их длинами), как правило, пренебрегают.
Колена не рекомендуется устанавливать первыми и последними элементами в ветви, так как ориентация колена в пространстве определяется направлением расположенных до и после него участков труб. Поэтому если до и/или после колена не будет участков труб, невозможно будет точно определить его ориентацию в пространстве, и колено на схеме может отображаться некорректно (однако, разумеется, на правильности расчета это никак не отразится).
